Battlestar Galactica - 37 pouces/1 mètre

Le prob avec un trompe l'oeil c'est que ça ne fonctionne que sur un angle de vue précis, ( frontal en l'occurrence ) sans parler des décalages de perspective , raccords couleurs...
Finalement un simple miroir aurait été plus efficace malgré tes louables efforts.

Rien n'est laissé au hasard. C'est effrayant (je parle de l'organisation minutieuse bien sûr pas du résultat )

Chapeau bas monsieur.
C'est du grand art.
Après l'avoir vu à Migennes neuf, j'espère avoir l'occasion de le voir quelque part... mais terminé.

Et la mise en peinture va encore m'apprendre des choses j'en suis sûr.

C'est mortel !
Pour faire mon français moyen je dirais que la liaison du décalc avec le "vrai" est perfectible niveau couleur. Peut être qu'en jouant sur les couleurs de peintures au sol utilisées vers le fond du hangar pour qu'elle colle plus avec celle du décalc (ou modifier celle du décalc).
Je dis ça juste pour dire autre chose que tout le temps des compliments, sinon ça devient lassant. Alors pour une fois que je trouve un truc qui n'est pas parfait sur ce que tu fais

trés impressionnant ton travail sur les hangars! bravo!

Encore de l'excellent travail, bravo olivier, j'espére que j'aurai l'occasion de le voir de prés.

pili- a écrit:Peut être qu'en jouant sur les couleurs de peintures au sol utilisées vers le fond du hangar pour qu'elle colle plus avec celle du décalc (ou modifier celle du décalc).

N'oublions pas que le modèle est déjà fini (puisque exposé).
Des modifications sur ce que l'on voit ne doivent plus être possibles.

Et bien, que de commentaires !

DV a écrit:Le prob avec un trompe l'oeil c'est que ça ne fonctionne que sur un angle de vue précis, ( frontal en l'occurrence ) sans parler des décalages de perspective , raccords couleurs...
Finalement un simple miroir aurait été plus efficace malgré tes louables efforts.

Justement, l'angle de vue ne sera que frontal (a ce moment du montage, il pouvait encore être plus large).
Et en frontal, le miroir était donc hors de question, à moins de voir son noeilnoeil au fond...

Lors du salon à Nancy, c'est à peine si les visiteurs regardaient dans les hangars (la taille du vaisseau suffisait pour en imposer), et je devais les guider pour qu'ils regardent dedans : "regardez dans l'oeilleton ... non pas dans les réacteurs !".

flix78 a écrit:Rien n'est laissé au hasard. C'est effrayant (je parle de l'organisation minutieuse bien sûr pas du résultat )

Chapeau bas monsieur.
C'est du grand art.
Après l'avoir vu à Migennes neuf, j'espère avoir l'occasion de le voir quelque part... mais terminé.

Et la mise en peinture va encore m'apprendre des choses j'en suis sûr.

Fetchou a écrit:trés impressionnant ton travail sur les hangars! bravo!

DJSLY a écrit:Encore de l'excellent travail, bravo olivier, j'espére que j'aurai l'occasion de le voir de prés.

Merci messieurs.

flix78 a écrit:

pili- a écrit:Peut être qu'en jouant sur les couleurs de peintures au sol utilisées vers le fond du hangar pour qu'elle colle plus avec celle du décalc (ou modifier celle du décalc).

N'oublions pas que le modèle est déjà fini (puisque exposé).
Des modifications sur ce que l'on voit ne doivent plus être possibles.

Effectivement, c'est fini et plus modifiable.

Pour info, j'ai justement trafiqué et forcé les couleurs initiales du décal car je trouvais que c'était trop uniformément gris et me rapprocher de celles appliquées dans le hangar (gris/gris vert...).

bravo au grand maitre Olcabour

Merci m'sieu :)

Bravo, c'est étonnant.

Merki :)

J'ai vraiment hâte de voir tout ça en vrai... Tu vas en faire baver plus d'un aux USA :)

;)

Normalement, il sera à Migennes 2015

olcabour a écrit:Normalement, il sera à Migennes 2015

super

Une fois les hangars en place, je passe à la mise en place du circuit électrique, qui s'effectue en même temps que le montage principal (collage de la charpente et des grosses pièces préparées précédemment).

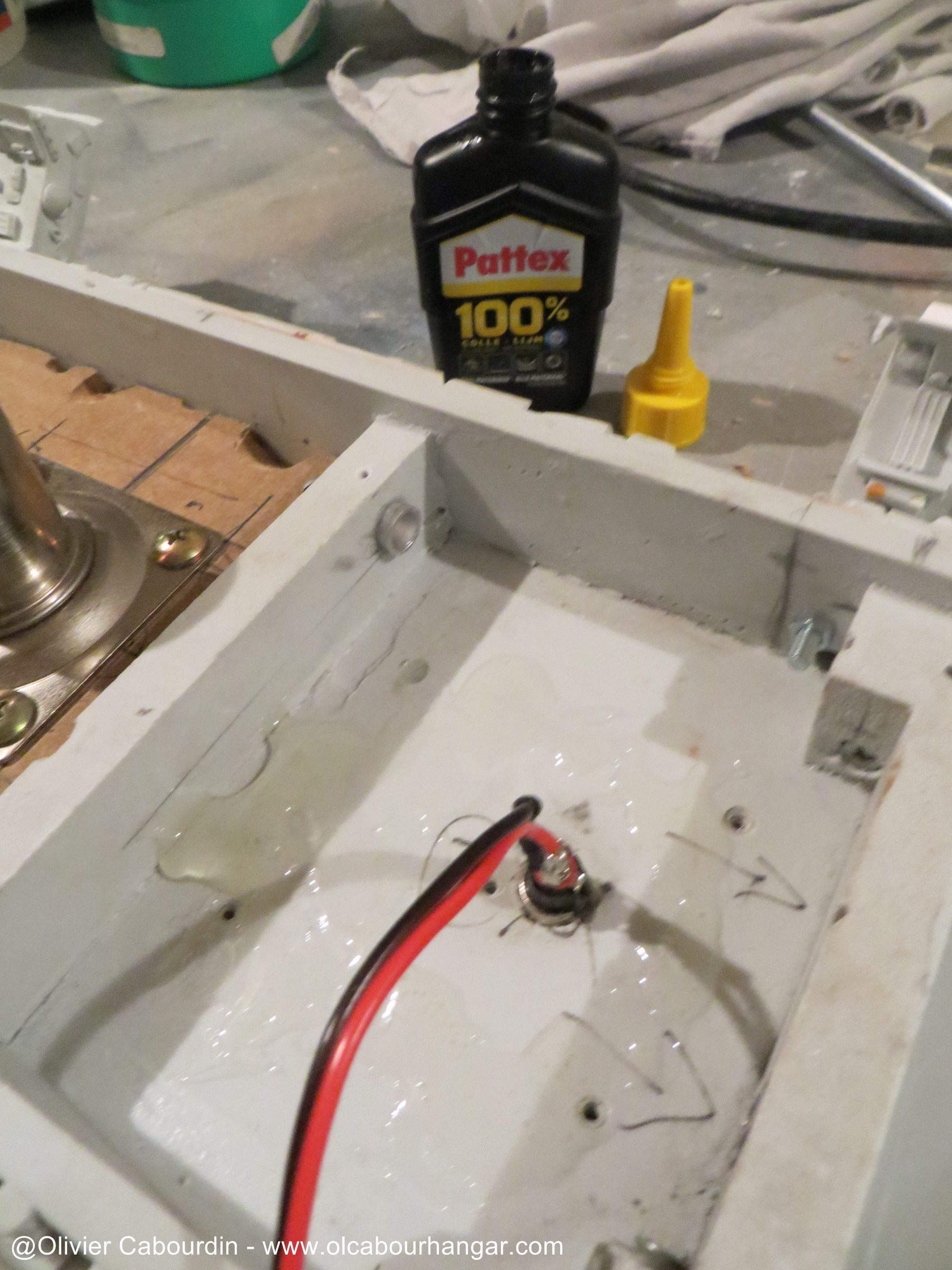

- Connectique dessus, au centre du second dome (le premier cachant le support)
Il est coincé entre la resine et la plaque de renfort en medium.







- Dans la partie centrale, une fois la structure en place, l'espace devient exigü, et il est difficile de faire tenir les nombreux fils, leds et fibres optiques.

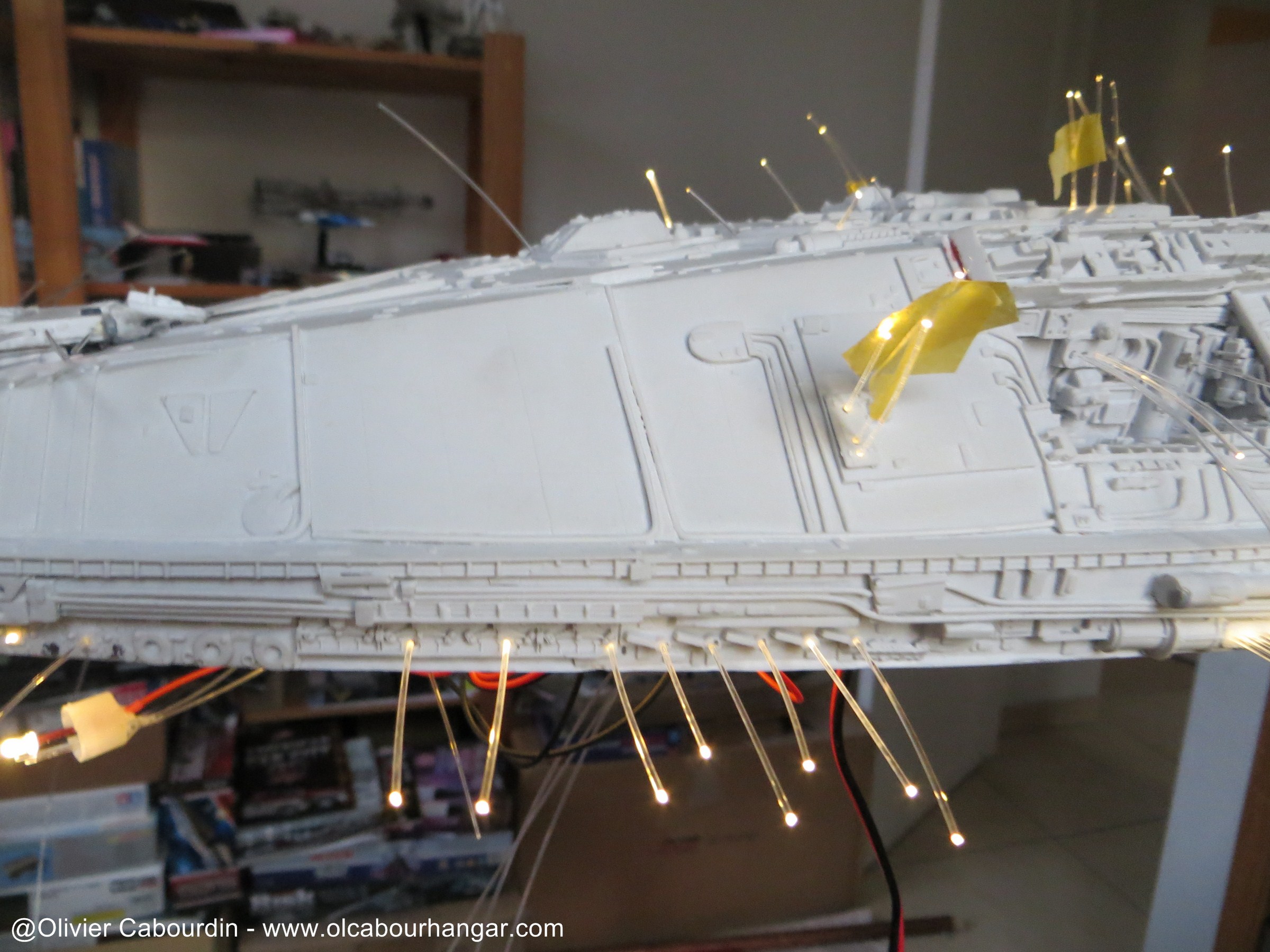

J'utilise des Led blanc chaud (car toutes le fenêtres sur le vrai Galactica tirent sur le jaune). Les fibres sont du 0,75mm car ça me semblait correspondre et c'est aussi celle dont j'ai le plus de réserve (enfin... "j'avais" car elle a bien réduit!)

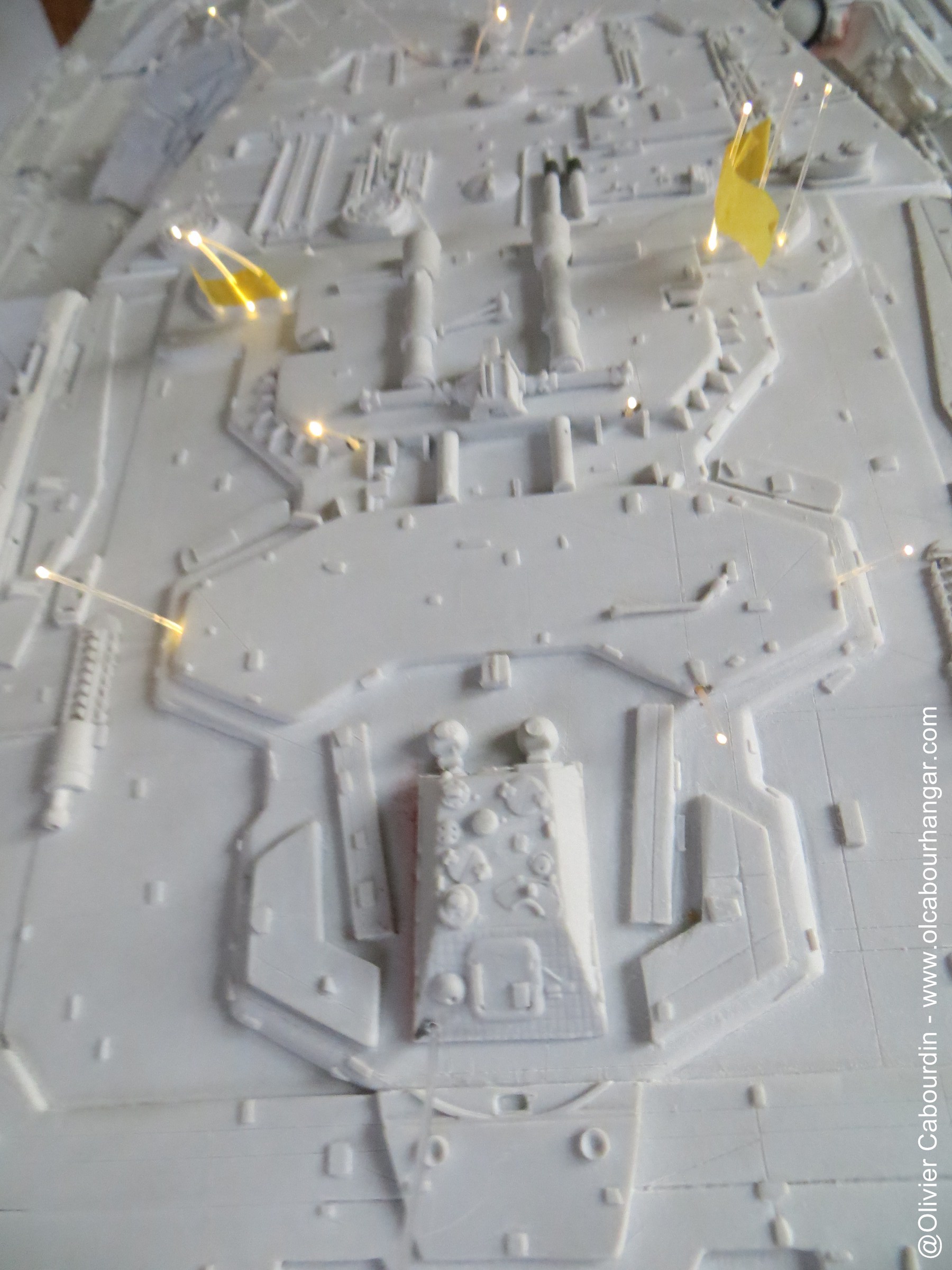

- caissons jaunes

Dans les quatre petits caissons, les fibres tiennent avec de la colle blanche.

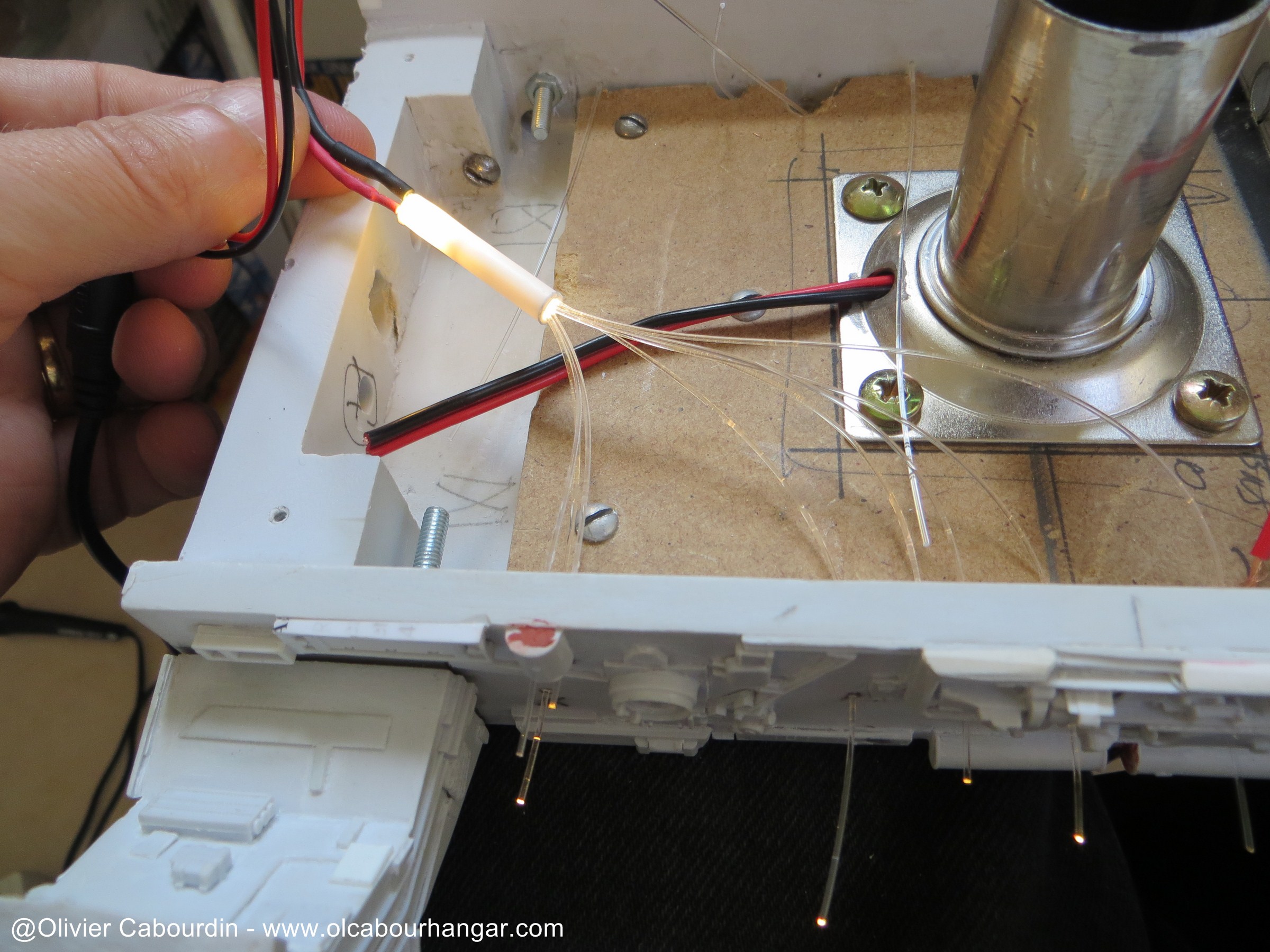

Les led jaune sont reliés aux fibres (de 1mm cette fois) dans un tube blanc.





- Circuit Dans les hangars.

Le circuit électrique rejoint les hangars par un fil passant dans le bras avant (via un tunnel que j'avais creusé lors du montage à blanc)

- Pour la tête, l'espace est suffisant por tout installer relativement tranquilement. Et pourtant ça n'a pas été de tout repos.
Car les travaux pour bloquer les jours viendront casser de nombreuses fibres. Certaines seront remplacées jusqu'à 3 fois ! :(













En fait, le galactica est un chat... la preuve : il en a la moustache



Donc pour bloquer les jours et fuites lumineuses dans la tête, j'utilise de la peinture noire (bien entendu), du ruban adhésif noir pour entourer les LED et des bandes de tissu noir (dont 2 collées en boudin).



- Pour le pont, je comptais emmener les fibres jusque dans la tête, mais la force resistance des fibres (en liasse) ne permettait pas de les faire passer par le petite ouverture prévue sans forcer en retour sur la pièce, que j'ai peur de casser finalement




Du coup, elles sont finalement enfichées latéralement dans un tube où est inséré une LED.





Pour éviter la lumière passe au travers, j'ai colé une plaque de photodécoupe au fond.







Les fibres tiennent avec une bonne dose de colle blanche.
Un mélange de plâtre et de peinture noire est barbouillée pour bloquer les autres fuites lumineuses.



Et ça fonctionne.



La led est coincée dans un capuchon (ici un bouchon de superglue)



Pour pouvoir plus facilement travailler, j'avais réalisé le support permettant de soutenir le Galactica à l'envers (ou le maintenir par le haut)

gros boulot
c'est vrai que quelque fois les fibres optiques se cassent lors que l'on referme le bestiau à blanc.
Pour mon chasseur, j'avais passé quelque brins en plus dans les ailes, et j'ai été bien content de les retrouver

olcabour a écrit:

Sur tes photos, on voit que tu formes des boucles avec les fibres optiques,
as tu un truc ?
parce que moi avec du 1mm ou 0.75mm les brins sont cassants. J'utilise des plus petits diamètres lorsque je dois faire des boucles.

C'était pour éviter qu'elle cassent trop facilement lors des manipulations.

Pour la .75, rien que la boucle les cassait, donc j'ai arrêté ce système.

Je pense, Mégawatt, que tu t'es trompé de Topic...

Ah ben oui parce que là pour un Galactica Nico, c'était pas terrible.

Ce n'est plus On a coulé le Bismark, mais On va couler ton Galactica !
Du coup, j'vous dis pas dans quel état j'ère...

Si on met le led au centre du réacteurs, on le voit bien, et ce n'est pas très beau.



Entre les deux, il est nettement moins visible et c'est plus uniforme car l'éclairage devient indirecte




De même avec le petit réacteur central.





Le réacteur rouge au centre est un led blanc chaud derrière une feuille transparente rouge (comme sur le vrai d'ailleurs).
Dans ce cas, je dois modifier le caisson pour positionner la led en dessous (en éclairage indirect plus uniforme), et le sortir du champ de vision. J'ai donc du retirer le "plancher" que j'avais initialement installé.



Plutôt qu'un led rouge, j'utilise un led blanc chaud. Une feuille transparente rouge ou transparente peinte en clear red permettra d'ajuster la bonne teinte.

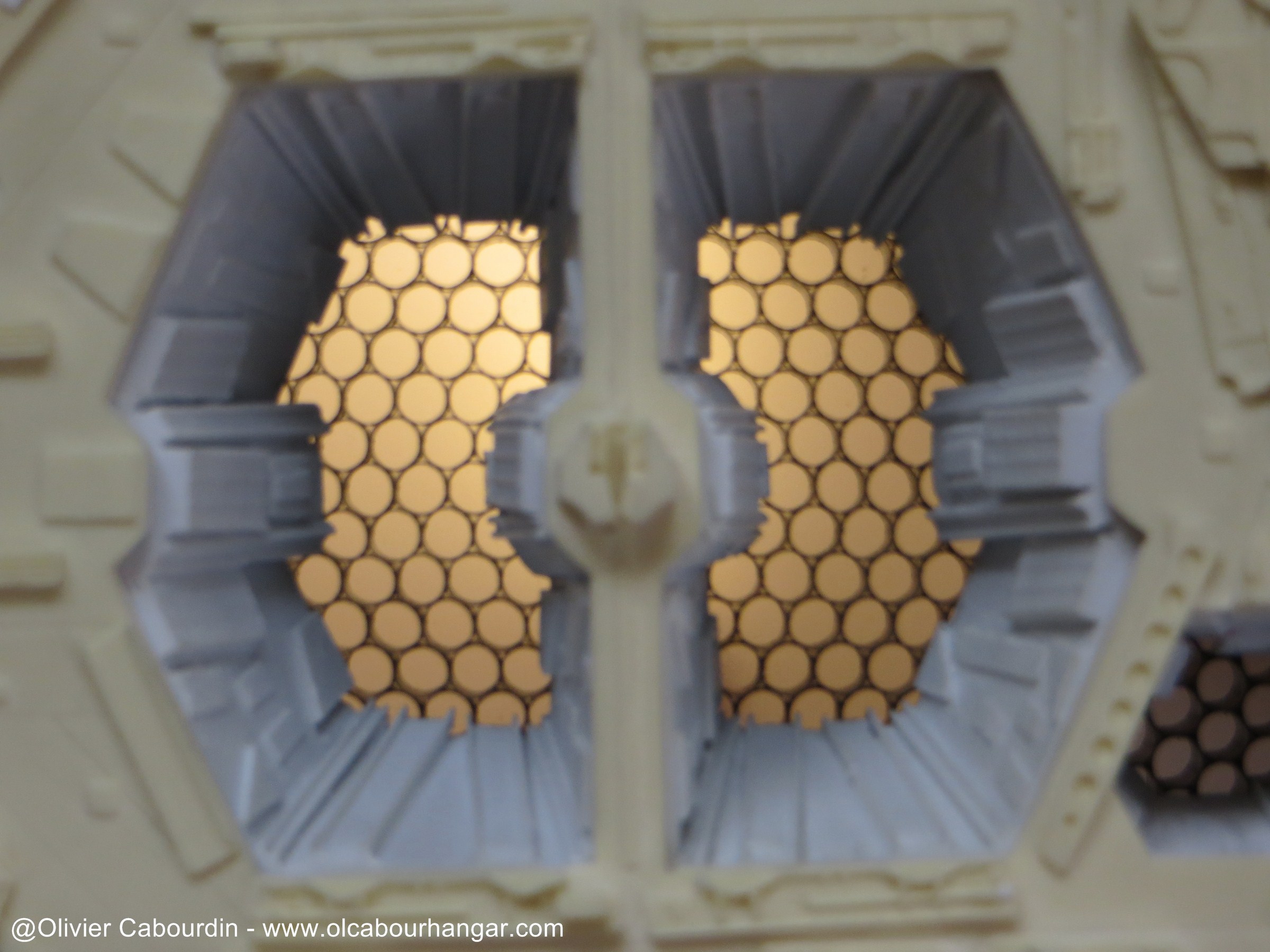

Pour les réacteurs principaux, je prends des led blanc froid, qui tendent vers le bleu. Si ce n'est pas assez bleu, alors je rajouterai une feuille transparente bleue derrière le honeycomb.






Je trouvais que ca n'éclairait cependant pas assez, car la grille honeycomb limite la diffusion lumineuse. j'aute donc des LED le long de l'arête centrale, toujours pour éviter un éclairage direct.
Le caisson restera démontable, donc je pourrais toujours en ajouter encore d'autres plus tard si nécessaire.

Ce boulot, cette patience, cette tangente vers la perfection (oui, il me reste 2/3 trucs de mes cours de math )

Bien vu le décallage des led pour atténuer l'éclairage direct , hâte de voir la suite

megawatt a écrit:je profite d'une semaine sans travail pour avancer un peu. le bismarck attendra et j'ai commencé les etagere qui vont me servir ce weekend pour la convention de roannes.

Tu seras à Roanne ce WE ? J'habite pas très loin, je passerai te voir.

oui je m'excuse et ne m'apperçois de ma betise que maintenant. désolé et je deplace le message de ce pas.
