Youli a écrit:Il est sans doute trop tard vu que tu as utilisé du crépis, mais veux tu de la cendre de cheminée ? J'en ai récupéré qui était grise voire blanche et très fine du coup... Un coup de colle blanche, et hop ?

Merci Yvan, mais je vais passer sur les cendres de cheminée.

J'avais aussi pensé à saupoudrer du ciment sur la surface, en le fixant avec du vernis mat. Quelqu'un a déjà essayé cette approche ? .... là ca sera béton comme maquette !

Voici les dernières avancées sur le launchpad :

- le caisson est recouvert de primer, puis peint en noir satiné glycéro (3 couches), appliquées au pistolet. Comme les flancs sont verticaux, des coulures se forment naturellement après quelques minutes, elles sont lissées avec un petit rouleau à peinture dans le frais.

Le noir n'est pas sec, donc il a l'air franchement brillant sur la photo.


- les parois de l'ascenceur sont également recouvertes de primer.




Le choix de la couleur est ensuite un dilemne. En effet, plusieurs launchpads furent construits pour la série (au moins 3, certainement à différentes échelles). A priori, au moins 2 furent mécanisées, et présentant des parois d'ascenceur totalement différentes (cf ces captures provenant du site Catacombs) :

• Un style blanc : parois lisses, dépourvu de détails. Bandes grises et panneaux noir à l'aide de caches.



• Un style Vert : nettement en retrait du bord de la plateforme, de la même couleur que les murs du hangar, très détaillés et présentant des rangées de panneaux jaunes (fenêtres ?)



Le style vert est de loin le plus attrayant et est homogène avec le hangar, mais également le plus détaillé.
Malheurement, sur le kit, je ne pouvais facilement m'affranchir de parois lisses en raison de l'épaisseur des pièces (qu'il aurait de plus fallu égaliser entre elles), et ce faible espace restant ne me permettant alors plus d'amener les LED de la guirlande.
Du coup, je suis parti sur un mix des 2 : des parois lisses et le style du premier (blanc), mais avec la palette de couleur du second (vert).


Je réalise au préalable un préombrage noir.



Puis le même vert pomme grany du hangar est appliqué.
Un premier test sur le petit carré retractable montre que la peinture accrochait mal (retraits autour d'aspérités, voir du préombragre lui-même!...), j'ai recouvert les parois d'une couche de vernis mat pour uniformiser la surface et donner plus de points d'accroche à la peinture.
Cette petite astuce a bien fonctionné, et le vert accrochant alors bien, il est rapidement appliqué en trois couches légéres, afin d'éviter toutes coulures.

1ère couche :


2nde couche :


3ème couche :



Des bandes vert kaki sont ensuite réalisées avec un pochoir (découpé dans un vieux calendrier de bureau)




Toujours à l'aide de pochoirs cartonnés, des rangées de 3 ou 4 fenêtres jaunes sont ajoutées (dans le style des parois vertes), puis des panneaux/fenêtres noires (dans le style des parois blanches).




Tous les éléments sont positionnés à blanc (batiments, sol lunaires) sur le caisson




Quelques tests pour s'amuser ;-)
Le "+" est encore une version de travail. Et on peut voir que le bras d'accès est au bon niveau cette fois.






Les batiments sont vissés par dessous. Avoir précédémment rehaussés les éléments avec des découpes de medium, pour donner du mou avec le sol lunaire (cf un post précédent), avait déjà eu pour effet de faciliter la construction par modules, a pour second effet positif de rigidifier la planche du sol. Il n'est ainsi pas nécessaire, comme je l'envisageais initialement, de visser des tasseaux par-dessous.



Le joint entre le disque central et la plateforme rectangulaire est traité au sintofer, ainsi qu'un creu qui etait apparu sur la surface (désolé, pas de photo)
Ceci fait, je recouvre le tout de primer, qui laisse apparaître une série d'imperfections, donc je recouvre le tout d'une bonne dose de putty en spray, et ai laissé reposer toute une nuit.



Le lendemain matin, je m'aperçois que tout ce petit monde a réagit ensenble et a créé plein de petites boursoufflures. J'ai tenté de poncer, mais c'était impossible à rattraper car l'épaisseur de la carte plastique n'est pas suffisante.
Bref, c'est la poisse, je dois démonter cette partie et la refaire...

Bon ben je me garde la cendre de cheminée

Sinon j'ai vu avec les soldes à GRAPHIGRO à Rue des boulets/rue de Montreuil (près de Nation) des peintures Lefranc Bougeois Acrylique qui pourraient te convenir si tu devais en manquer. A 1,67 le pot de 50 ml c'est pas mal et y'a des teintes qui, selon moi, correspondent au + du Launchpad, au gris et au vert des parois, bref, que ce soit pour ce projet ou un autre, cela peut te "parler".
Vu que c'est sur la même ligne qui va à République, si tu veux prévenir JM, go for it lad !

bravo olcabour
c'est vraiment un travail de titan que tu accomplis là.
Très propre très original

La suite....vite

Le sol de la plateforme de service est retiré. Cette fois, je ne repars pas avec du carton, mais une planche fine de MDF (3mm), à nouveau recouvert de carte plastique.



Le joint est travaillé avec du mastic bi-composant Tamyia, puis du mastic cellulosique de finition.

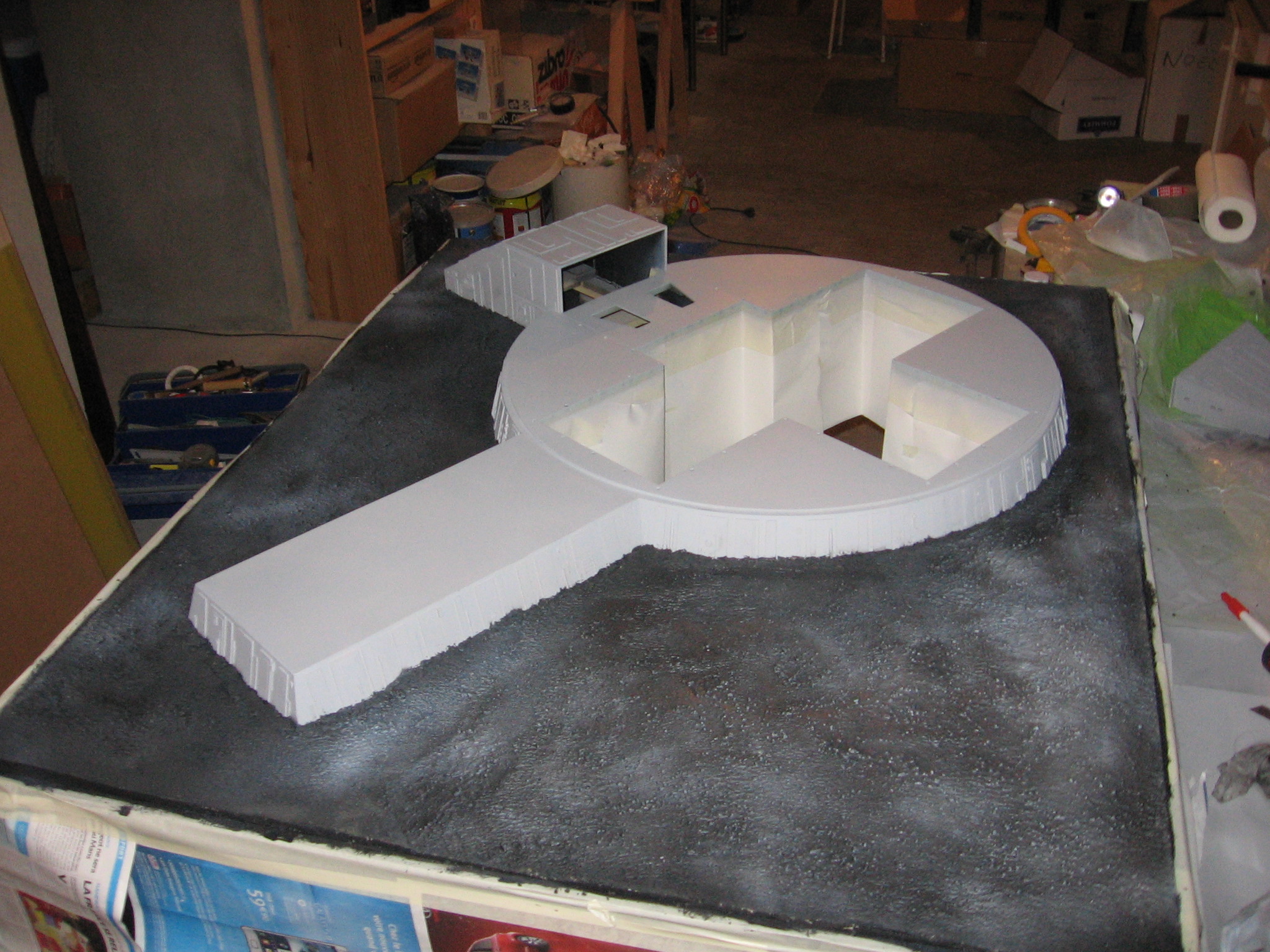

Après une ou 2 nuits de séchage, tout le launchpad est recouvert de primer pour automobile.

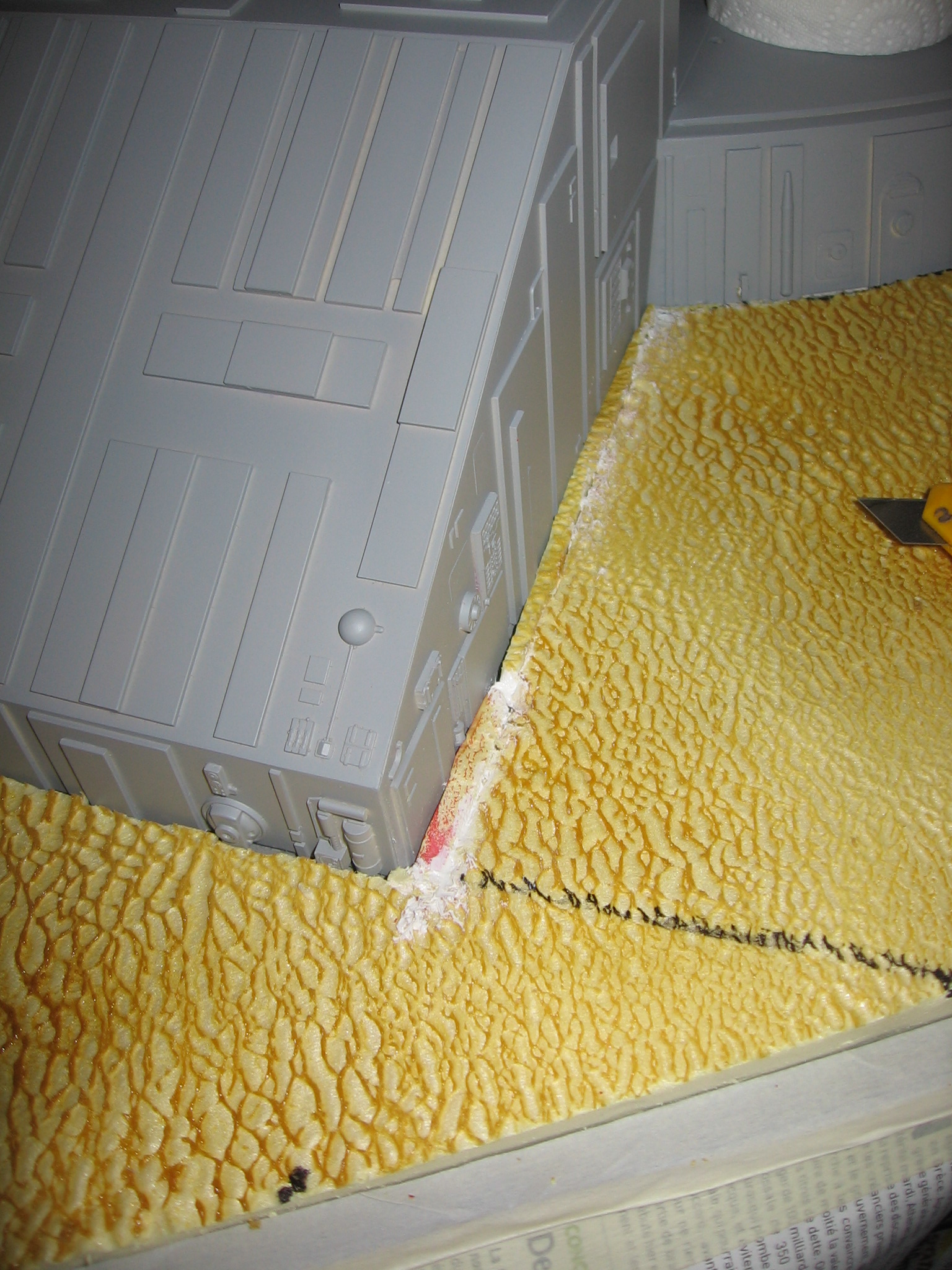

Le sol lunaire est mis en place, finalement collé avec la même colle en pistolet, utilisée précédemment.



Quelques trous sont comblés avec des chutes.



Puis les espaces sont comblés sur tout le tour du launchpad avec un mélange de peinture noire et de crépis (fortement dosé).



Le mélange restant est ensuite re-dilué au white spirit, puis étalé sur le sol.


Le résultat est moins bon que sur l'essai, car j'ai du changer de pot de peinture entretemps (pour l'essai, c'était un fond de pot qui me restait depuis plus de 5 ans, et il a rendu ses dernières armes sur la caisson). Je ne retrouve pas le joli gris mat de l'essai.
Ensuite, sans m'en apercevoir, j'ai moins vallonné le sol, et je le trouve un poil plat... Tant pis, il restera comme ça.
Pour la couleur, je passerai une seconde couche en ajustant avec du gris.

Petit test rapide avec une couche de primer sur le gris.

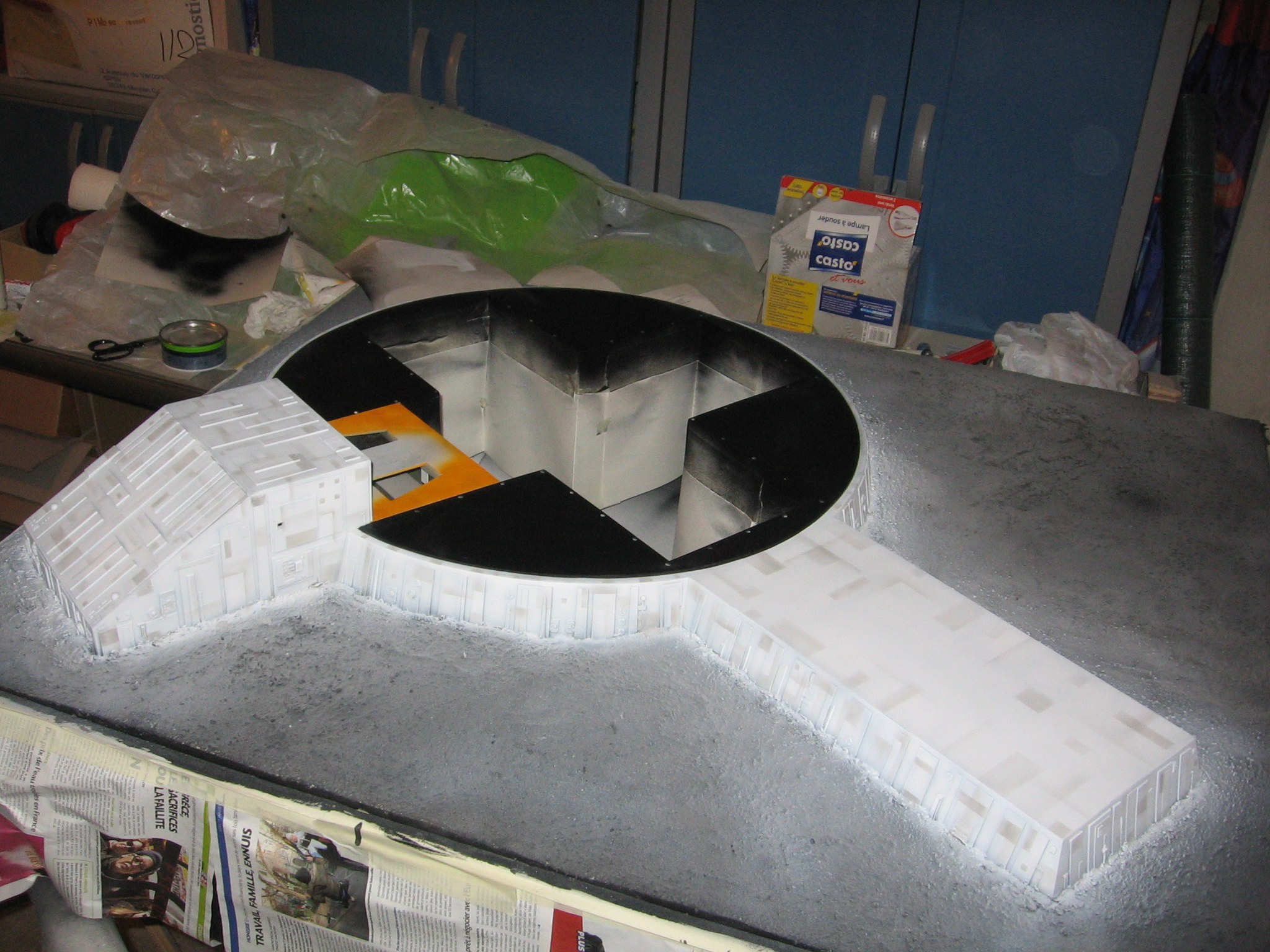

Pré-ombrage du launchpad.


Le disque supérieur est peint avec du noir satiné en bombe.



Il est masqué, et une couche de blanc mat Tamiya, légérement cassé de Sky Grey, et complété d'un peu de klir pour qu'elle soit moins fragile, est passée en plusieurs fines couches.
Je la "scelle" ensuite avec un fine couche de surface primer blanc Tamya en bombe (il est peu couvrant, et légèrement satiné).

L'élévateur orange est réalisé en suivant le patron en polystyèrene extrudé, sur lequel j'avais noté les ajustemnt de cotes.
Les bords et centraux sont à nouveau à base de profilés PVC en L.



Il est ensuite comblé sur l'envers de carrés de polystyrène extrudé, collés au double-face, pour assurer un bon maintien de l'ensemble.




Les batiments du launchpad sont agrémentés de panneaux en gris moyen à l'aide de pochoirs réalisés dans du papier cartonné (de veilles cartes de visite). En jouant sur le temps de vaporisation avec l'aéro, je varie ainsi les teintes de gris alors qu'un seul mélange est utilisé.





Le même mélange est également utilisé pour réalisé les panneaux de préombrage de la zone orange du sol de la plateforme, attenante au batiment d'accès (c'est la partie du + orange qui ne descend pas). L'orange étant une couleur vraiment peu couvrante et difficile à apliquer correctment pure, je la mélange avec le blanc cassé utilisé pour la couleur de base de la plateforme).

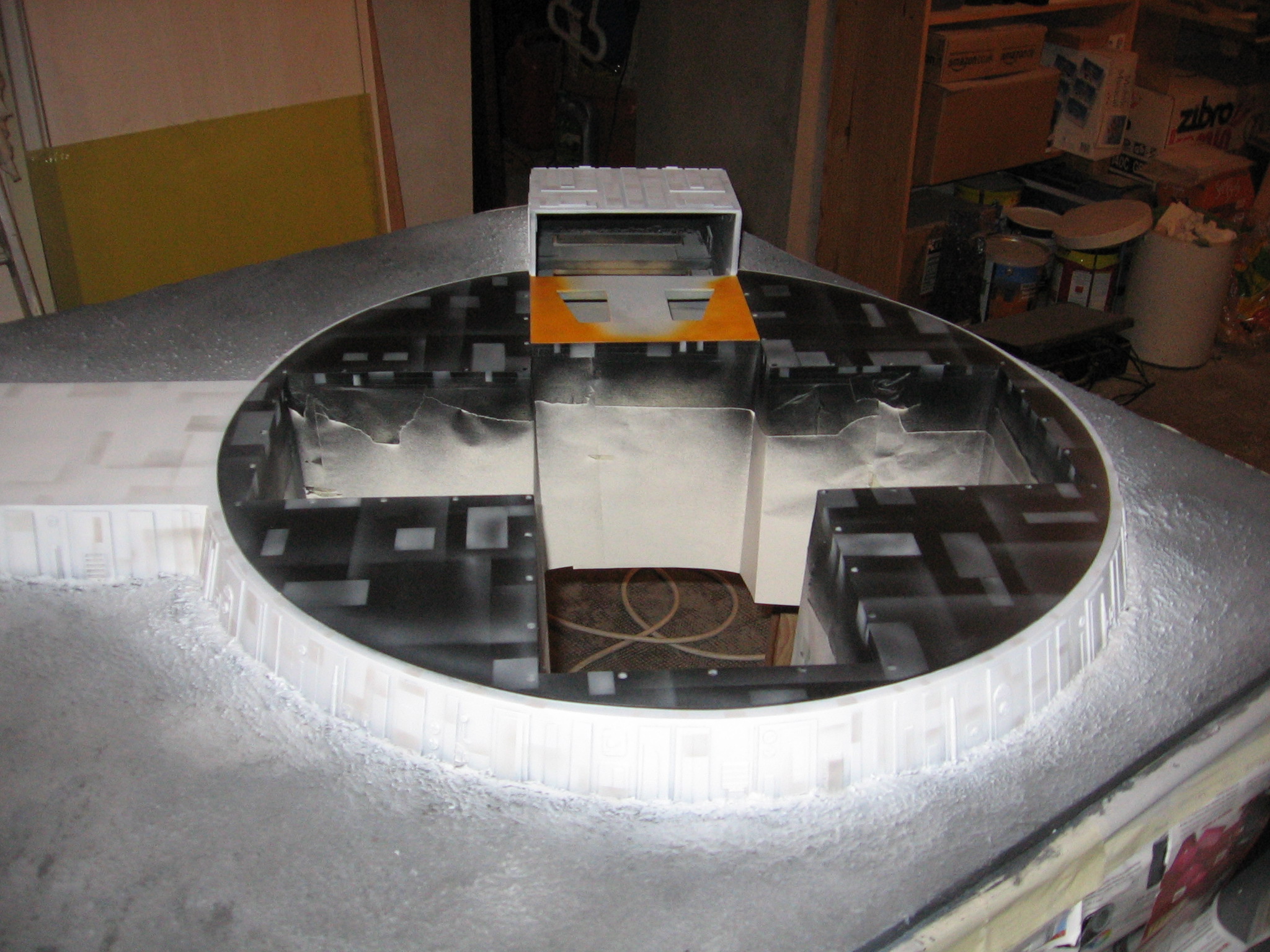

Les masques du disque noir sont retirés.

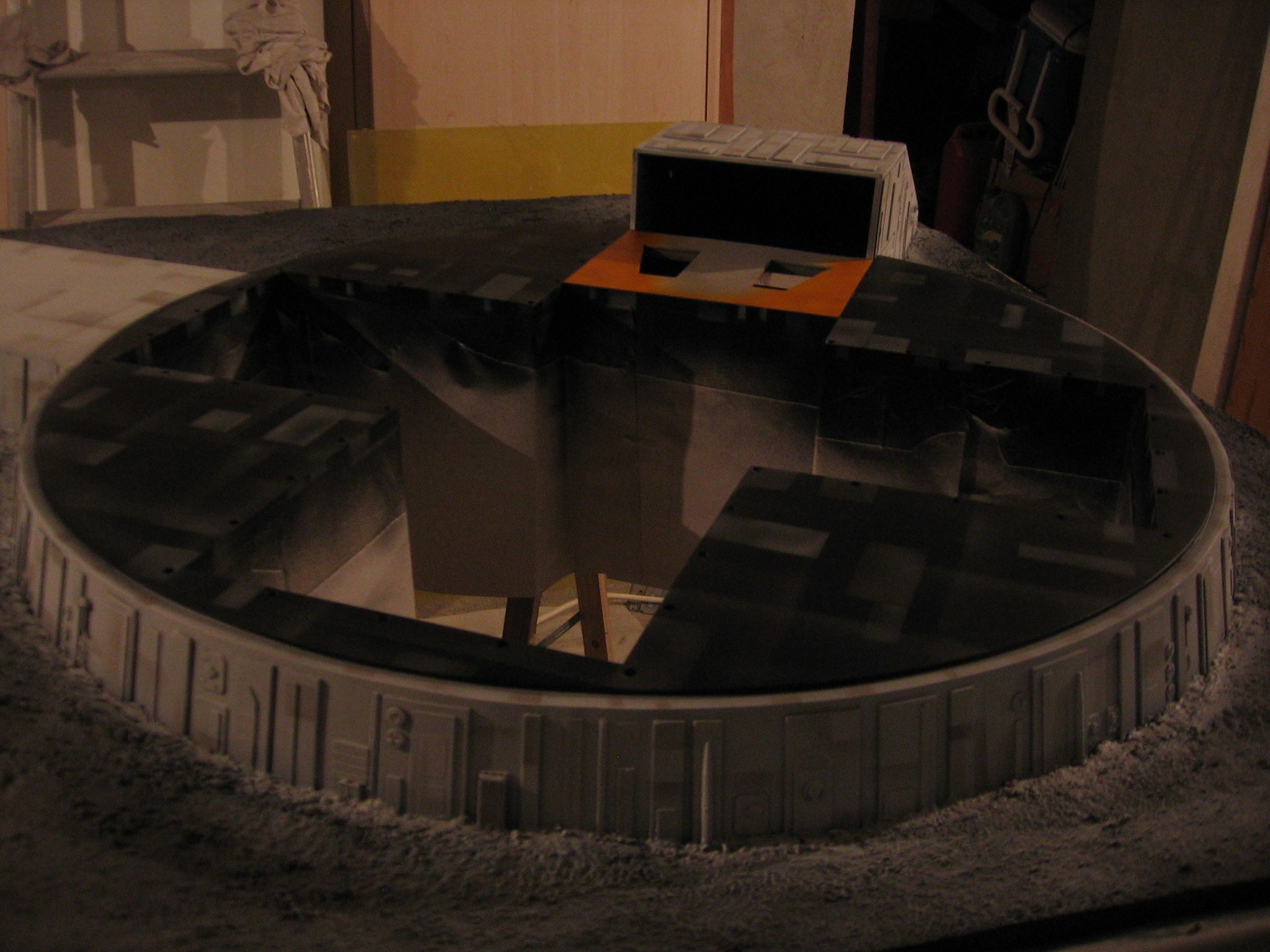

Le mélange gris moyen est de nouveau de la partie pour réaliser les panneaux clair sur le disque noir. 0n peut voir qu'il donne alors l'impression d'être trés clair.



Les masques des parois sont retirés.



Un petite partie du vert est parti avec, donc re-masquage de ce petit coin, et le vert pomme grany est vaporisé.



Après retouche



Le sol lunaire est badigeonné de gris "crépis" fortement dilué au white spirit.



Les derniers détails de la plateforme de service sont enfin nettoyés.
Des bulles et quelques défauts de moulage sont cachés avec des pièces de la boîte à rabiots, ou de chutes de profiles plastiques.
Il a été nécessaire de refaire une bonne partie de la tuyauterie de la cage avec des profilés Evergreen.



Pour assurer un bon maintien de la cage, des tiges sont également installées dans les pieds, et des trous percés dans la surface.





Il est ensuite peint comme le reste (blanc cassé et quelques effets de panneaux gris).
Le plancher est simplement tenu avec du scotch double-face.
Les tiges fonctionne tellement bien, qu'aucune colle n'a été nécessaire.



De retour sur le sol lunaire, avec l'effet "poussière". Initialement, j'avais imaginé utiliser de la terre à décor grise ou du ciment. Finalement, j'ai tout simplement vaporisé un gris clair en tenant bien l'aéro le plus horizontal possible, et toujours dans le même sens. Chaque microscopique grain est ainsi mis en relief. Le rendu est donc vraiment poussièreux, et il s'avère suffisant pour donner l'effet recherché.



De retour sur l'élévateur, avec la même technique que sur la plateforme :
- préombrage


- il est recouvert de blanc cassé, des panneaux et le marquage au sol est appliqué en préombrage de l'orange



- puis l'orange, mélangé au blanc cassé pour améliorer la couverture de cette couleur



Petit test pour le plaisir des yeux :)

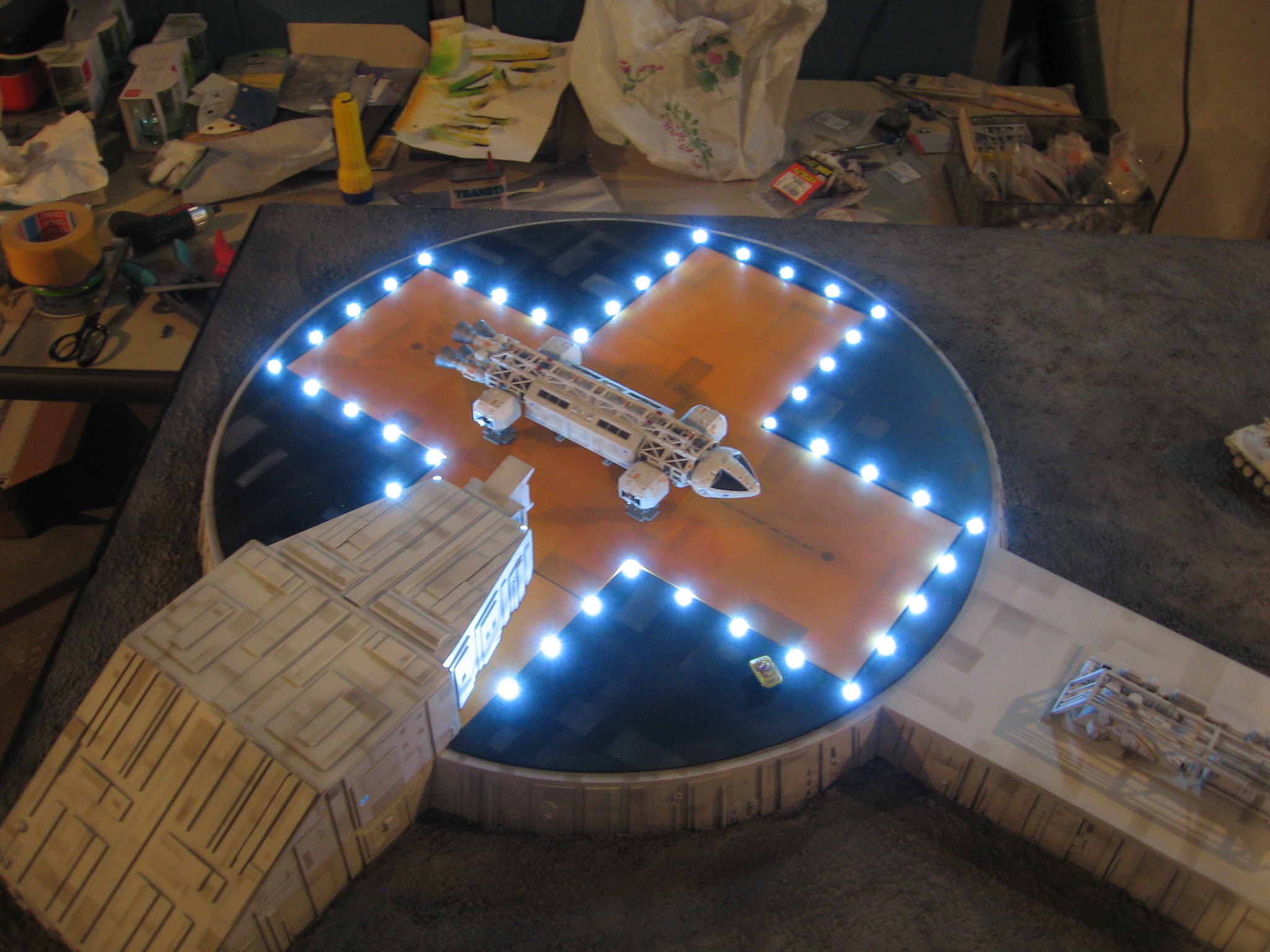

La guirlande de LED est installée. Ca n'a pas été une mince affaire ! Chaque LED est tenu en place avec de la colle chaude. (afin qu'il ne soit pas définitif, au cas où). C'était vraiment galère a faire : j'ai passé des heures allongé sur le sol dans une position inconfortable sous le caisson, à me relever plusieurs fois pour chaque LED (et il y en a une petite cinquantaine) popur vérifier qu'elle était bien positionnée, et à me brûler les doigts avec la colle bouillante. Au bout des branches du +, l'espace était trop réduit pour faire passer le pistolet, je devais donc jouer avec une sorte de spatule improvisée avec une moitié de pince multiprise. Je versais une grosse goutte de colle que je devais ensuite amener très rapidement au bon endroit (avec mes mains cachant la lumière). Bref, chaque LED nécessita plusieurs tentatives.







Pour les deux feux de signalisation de l'avancée du batiment (de forme trapézoïdale), il n'était pas évident de venir placer les LED juste en face sans rien voir. J'ai donc placer des morceaux de tubes métalliques, le long de la glissière du couloir/sas d'accès aux aigles, dans lesquels j'insère des led (à nouveau, tenant avec de la colle chaude) d'un côté, et où viennent se glisser la fibre optique (mise en forme au briquet) quand cette partie du batiment est installée.





Des led sont également placés devant les fenêtres. Pour éviter de voir à l'intérieur, les fenêtres sont masquées à l'aide de feuilles transparentes dépolies



Le batiment trapézoïdal n'est pas collé, afin de pouvoir intervenir à l'intérieur si nécessaire.
Le couloir sas restera manuel, car je n'ai pas eu le temps de réfléchir à comment installer un mécanisme de poulies.

Le petit cache, escamotable quand le mandrin remonte, est mise en place. De petites cales bouchent les rails pour le retenir en position basse.
a gauche, rail obturé. A droite, pas encore bouché.



La planche portant le support labjack est vissée à sa place définitive. Comme elle ondulait quand le support fonctionnait, il a fallu que je la renforce. Je comptais utiliser des tasseaux, mais je suis tombé sur mieux dans les divers bazars qui traînaient dans mon garage : des glissières en alu pour un placard en kit, dont je ne mettais pas servi alors. Elles sont nettement plus rigide que des tasseaux, et étaient même pré-trouées pour faciliter le vissage.



Pour ranger l'adaptateur, le fil et l'intérrupteur de la guirlande de LED, et éviter que tout ceci bringuebale pàendant le transport, j'ai collé un carton à l'intérieur.

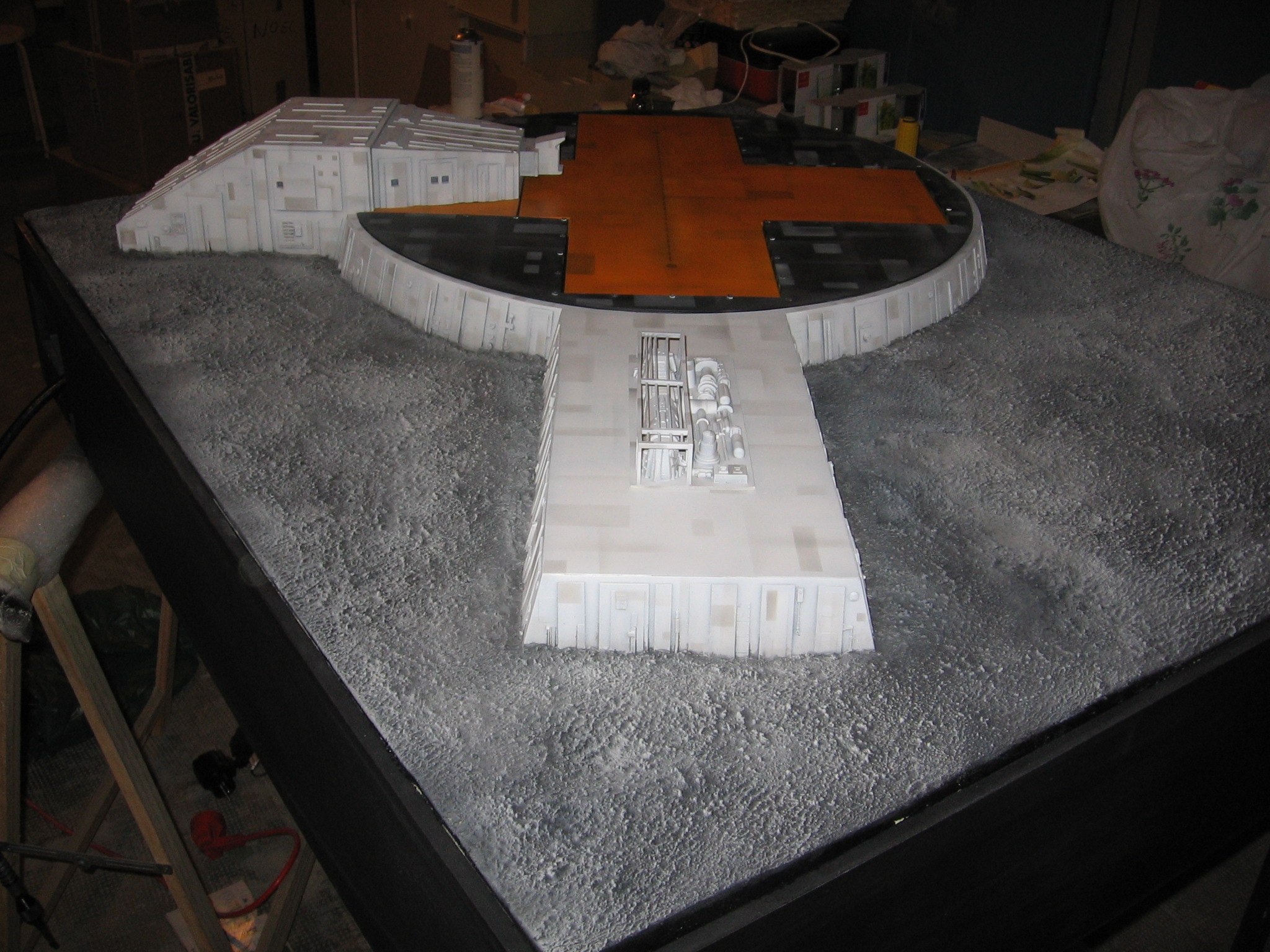

Quelques vues d'ensemble

















Du gris clair, et un peu de gris sombre sont vaporisés au centre de la plateforme élévatrice pour donner les effets de brûlures par les réacteurs des aigles.



Le labjack fait bien le job quand la plateforme s'éléve, par contre, il génére beaucoup de vibrations quand elle descent. Ces vibrations se communiquent ensuite à tout le caisson.
J'avais beau reserrer/déserrer/graisser les rouages du labjack, rien n'y faisait.
Sur une idée de Jean-Marc, on a testé une autre approche : mettre en contrainte les 2 tiges où coulisse la visse centrale sans fin, avec un élastique. Un premier test rapide a montré que c'était la bonne approche.

Je crois qu'on a trouvé le deuxième point d'attraction principal du salon de Migennes! Par contre si vous êtes loin de nous on va devoir en faire des kilomètres durant le w.e!!

Fetchou a écrit:Je crois qu'on a trouvé le deuxième point d'attraction principal du salon de Migennes! Par contre si vous êtes loin de nous on va devoir en faire des kilomètres durant le w.e!!

Ca nous donnera de bonnes excuses pour chiner dans les allées du salon... ;-)
(comme si on avait besoin d'excuses... )

C'est vraiment dément, j'adore. Ta technique de panelling merveilleuse de simplicité et donne des résultats bluffants.

Je ne connais pas Space 1999 (quelques épisodes vus à la va-vite quand j'étais gosse) mais tes maquettes donnent vraiment envie de voir la série.

C'est vraiment super...j'adore !

C'est vraiment de l'excellent travail, bravo !!! je sens que j'ai pas fini de baver dessus !!! faudra prévoir le sopalin, hein !!!

pas mieux que dire...
bravo

Superbe!!!!

Un travail magistral bravo!!!

Merci pour vos commentaires. C'est sympa.

Pas bête le Sopalin. Je vais préparer du stock... et quelques affichettes "ne pas baver" et "ne pas tacher"
(ca changera des "ne pas toucher" )

olcabour a écrit:
Pas bête le Sopalin. Je vais préparer du stock... et quelques affichettes "ne pas baver" et "ne pas tacher"

Aïe aïe aïe, je sens que ça va déraper là...

très très très très joli je suis jaloux moi qui suis grand fan de Cosmos

olcabour a écrit:Merci pour vos commentaires. C'est sympa.

Pas bête le Sopalin. Je vais préparer du stock... et quelques affichettes "ne pas baver" et "ne pas tacher"
(ca changera des "ne pas toucher" )

HEY !

Mais c'est pas bête du tout ça !

Bon sinon vu en vrai, c'est quand même SUPER IMPRESSIONNANT ! Surtout quand tu manipules ton machin pour faire monter le truc... j'ai vu ça sans lunette, c'était mortel.

Youli a écrit:Bon sinon vu en vrai, c'est quand même SUPER IMPRESSIONNANT ! Surtout quand tu manipules ton machin pour faire monter le truc... j'ai vu ça sans lunette, c'était mortel.

Merci, je sais c'est mon physique.... ah bon, tu parlais du dio...

Et puis le machin, il a crâmé : je l'ai prêté au droid de combat, qui était aux anges quand il s'en est servi sur Riddick-AMF....

Je sens que cette histoire va me suivre trèèèèsss longtemps !!!!!
