COSMOS 1999 : Main Mission

Troisième diorama en projet sur la série Cosmos 1999 : le centre de commandement (ou Main Mission en anglais)

C'est l'un des hauts lieux de la base Alpha, car un bon nombre d'actions principales s'y déroule pendant la première saison de la série.
La particularité de de lieu, au delà d'être le centre névralgique de la base, est de sa contiguïté avec le bureau du commandant Koenig. Ce dernier, quasiment son symétrique, est séparé par une énorme porte coulissante, généralement ouverte, séparant les 2 pièces. Celles-ci ne vont donc pas l'une sans l'autre et représentent un tout.



Le kit de la base Alpha (initialement de pédigré MPC, puis réédité par AMT à la fin des années 90), inclut un petit diorama de Main Mission (à une échelle entre le 1/100 et le HO). Malheureusement, la représentation du bureau de Koenig y est totalement erronnée et sous dimensionnée.

Afin de le corriger, je suis donc parti d'un second kit de la base Alpha, qui sera fortement modifié.

Deux plans de masse différents coexistent, dans lesquels le bureau de Koenig différent sérieusement. J'ai préféré choisir la simplicité, et je suis donc parti sur la version où les 2 pièces sont de même surface.
http://www.space1999.net/catacombs/cybermuseum/MATN/matn1009.html
http://www.space1999.net/catacombs/main/merc/fan/ky/ky1009.jpg
http://www.space1999.net/catacombs/main/merc/fan/ky/vmfanpubkyg.html
http://www.space1999.net/catacombs/main/merc/vmfanpub.html#Young


Après découpe, réagencement, collage et mastiquage, le sol du bureau de Koenig est corrigé.













Le mur de séparation est constitué à partir des 2 mêmes pièces, provenant des 2 kits. Le bureau de Koenig étant sur un seul niveau, le haut de la paroi est y découpé pour être retiré.





Il faut maintenant préparer de nouveaux murs pour le bureau. J'ai réalisé un premier moule d'un mur du kit original pour cela, puis préparé un nouveau master de mur, à partir de copies déjà tirées, et dont la bande horizontale à mi-hauteur d'homme est corrigée. Un second master intégre une porte réalisée à l'aide de profilés et d'une pièce de photodécoupe pour le panneau de contrôle.





Tant que j'y étais, j'ai réalisé des moules de diverses parties de murs du kit original, afin de pouvoir réaliser toutes les combinaisons possibles au cas où d'autres idées germeraient plus tard.







Creation d'une borne d'une borne de communication, à l'aide d'une baguette plastique recupérée dans un resto chinois.




Comme c'est finalement tout petit comme dio, je me suis rapidement demandé si je n'allais pas faire un bout de Main Mission Tower pour le mettre en valeur.

Après avoir un peu laissé le sujet décanter, j'ai effectivement décidé d'insérer ce petit dio dans une portion de Main Mission Tower, le bâtiment central, et surélevé, de la base Alpha.
http://www.space1999.net/~catacombs/cybermuseum/MATN/matn1007.html
http://www.space1999.net/catacombs/main/images/space/spmba4.jpg

Les divers plans/blueprints existants (glanés pendant +10 ans sur le net) ne s'accordent pas entre eux, et, à l'échelle du dio (entre le HO et le 1/100), les cotes varient de 60 à 90 cm de côté.
Possédant des plaques de carton et de Cadapac (carton plume) de 65 cm (des surplus de matériel datant de la construction de la tourelle turbolaser de l'étoile noire), je pars donc sur cette longueur qui me facilite la tâche !
Seule une tranche de ~20 cm de large sera réalisée. Toute une partie du toit et du côté seront escamotables afin d'avoir une bonne vue sur le dio interne (un peu comme un écorché donc).

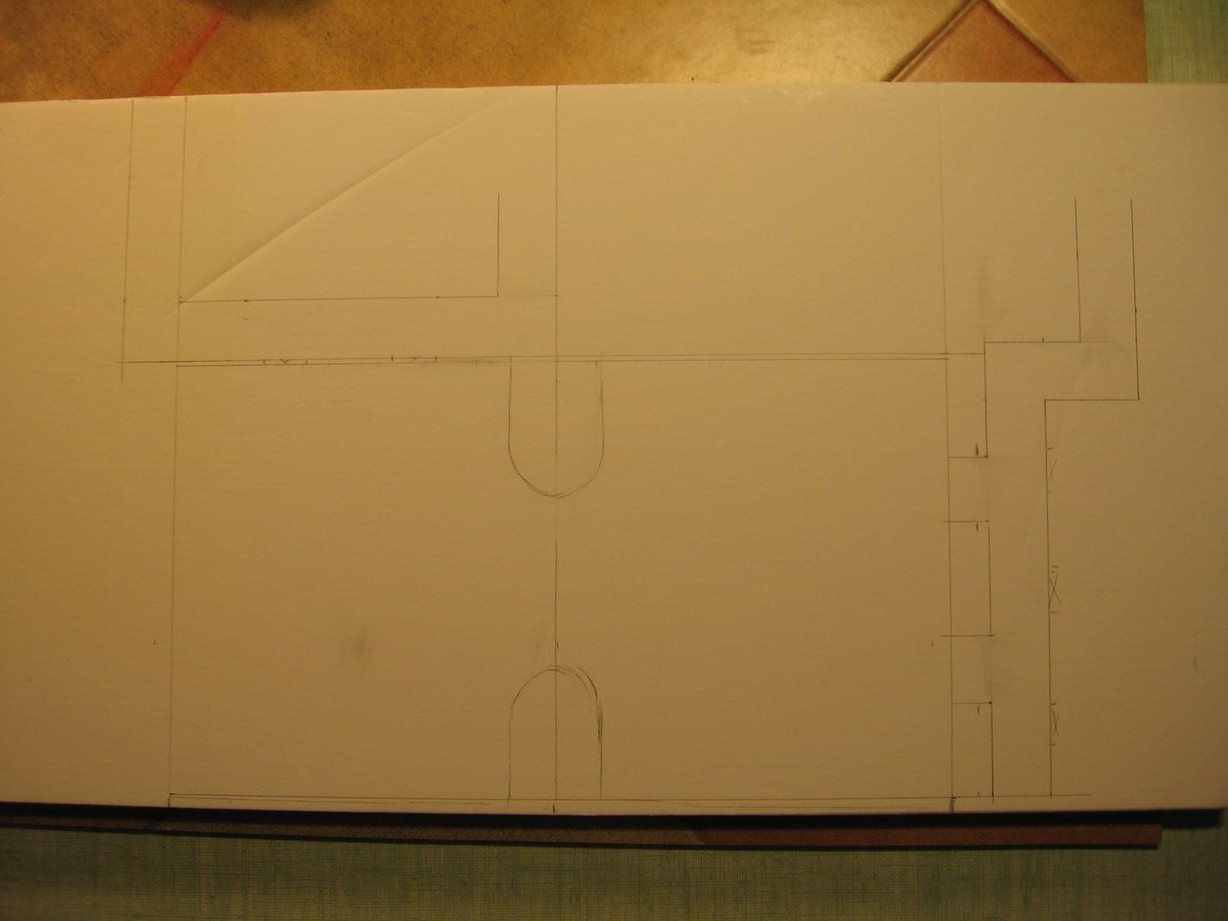

Les formes sont dessinées sur la feuille de carton (2mm épaisseur), puis découpées. Le shéma est reproduit ensuite sur un second carton et 2 plaques de Cadapac (3mm) en s'aidant du premier comme patron pour assurer la même forme.





Le Cadapac est collé sur le carton pour assurer une bonne rigidité de l'ensemble.
Le tout sera plus tard recouvert de carte plastique de 0.5mm d'épaisseur.

C'est vraiment très intéressant un sujet et un projet pareil. Grand fan des cosmos, je vais suivre ton taff avec intérêt.

Ahhhhh COSMOS 1999 c'est tout une époque...époque à laquelle on pensait encore qu'en 1999 on porterait toujours des pantalons pattes d'eph !!!

En tous cas c'est un super projet et très original...donc à suivre forcement.

Jocelyn

Beau projet! Ca va donner une excuse pour s'absenter du stand à Migennes et aller voir le vôtre!

Tout comme mes camarades, issus de la génération Cosmos, je vais suivre ton (tes) projets avec intérêt !!!!

Les portes de MM et du bureau de Koenig seront en bonne partie laissées ouvertes, afin d'apercevoir quelques couloirs adjacents (ici rapidement dessinés sur le cadapac) et de donner plus d'ampleur à l'ensemble.



Les parois principales sont enfin collées.




Les parois extérieures de MMT sont réalisées en carton plume, collées à la colle blanche, et maintenu en place avec des pinces de serrage pendant le séchage (qui prend plusieurs heures avec cette colle).



Test à blanc pour vérifier que tout s'ajuste bien :




La première paroi intérieure en carton est ensuite mise en place.





Puis le dio interne est collé en place.





Les nouveaux murs sont réalisés à partir de tirage en résine. Les portes de MM sont supprimées pour être simulées ouvertes.





Les parois internes manquantes sont complétées (toujours en carton)





Les murs en résines sont rapportées par dessus.



Puis les surfaces restées cartonnées sont recouvertes de carte plastique.





Le mur d'ordinateur n'est pas mis en place à ce stade, car il sera peint séparément. La paroi où il se rapporte n'est donc pas collé afin de laisser suffisamment de jeu pour me permettre de l'insérer plus tard.





Il est est de même pour la mezzanine qui surplombe Main Mission.

Voilà ce qu'on peut voir depuis le bureau de Koenig

superbe! ca c'est du boulot de précision! ca va faire deux magnifiques dioramas à voir à Migennes.

Magnifique... On reconnaît déjà les pièces.

Question : vas tu placer une ou plusieurs mini caméra pour afficher ce qu'on voit à l'intérieur comme si on était à l'échelle ? Avec les petits écrans qui se font maintenant, et des webcams, et pas cher, ce doit être faisable. Un peu comme pour le modélisme ferroviaire tu sais, avec les trains qui passent dans les dioramas et dont on voit leur parcours sur écran.

Franchement et sincèrement, je suis en admiration devant ton travail...

Tu rejoints Petersteven dans les groupes de grands malades passionnés, capables par amour d'une série ou d'un film, de recréer parfaitement des scènes et des décors entiers avec un détail et une précision totalement bluffante...

Donc moi je dis encore, encore, encore....

Merci à tous pour les compliments et les encouragements, c'est sympa.

Youli a écrit:Question : vas tu placer une ou plusieurs mini caméra pour afficher ce qu'on voit à l'intérieur comme si on était à l'échelle ? Avec les petits écrans qui se font maintenant, et des webcams, et pas cher, ce doit être faisable. Un peu comme pour le modélisme ferroviaire tu sais, avec les trains qui passent dans les dioramas et dont on voit leur parcours sur écran.

Bonne idée la micro camera. Comme les dio sont plutot statiques (excepté l'ascenceur), je vais essayer d'en prévoir une à main pour Migennes.
Ca serait marrant d'en insérer une dans le batiment d'accès du launchpad, au niveau du couloir d'accès à l'aigle (on le verrai arriver en position sur la plateforme) et que l'image soit rediffusée sur l'écran principal de main mission.

Le dio intérieur reçoit une couche de primer



Puis un pré-ombrage





Et la teinte de base (gris moyen) est appliquée sur les sols et parois.





Puis la couleur des murs, en blanc cassé.

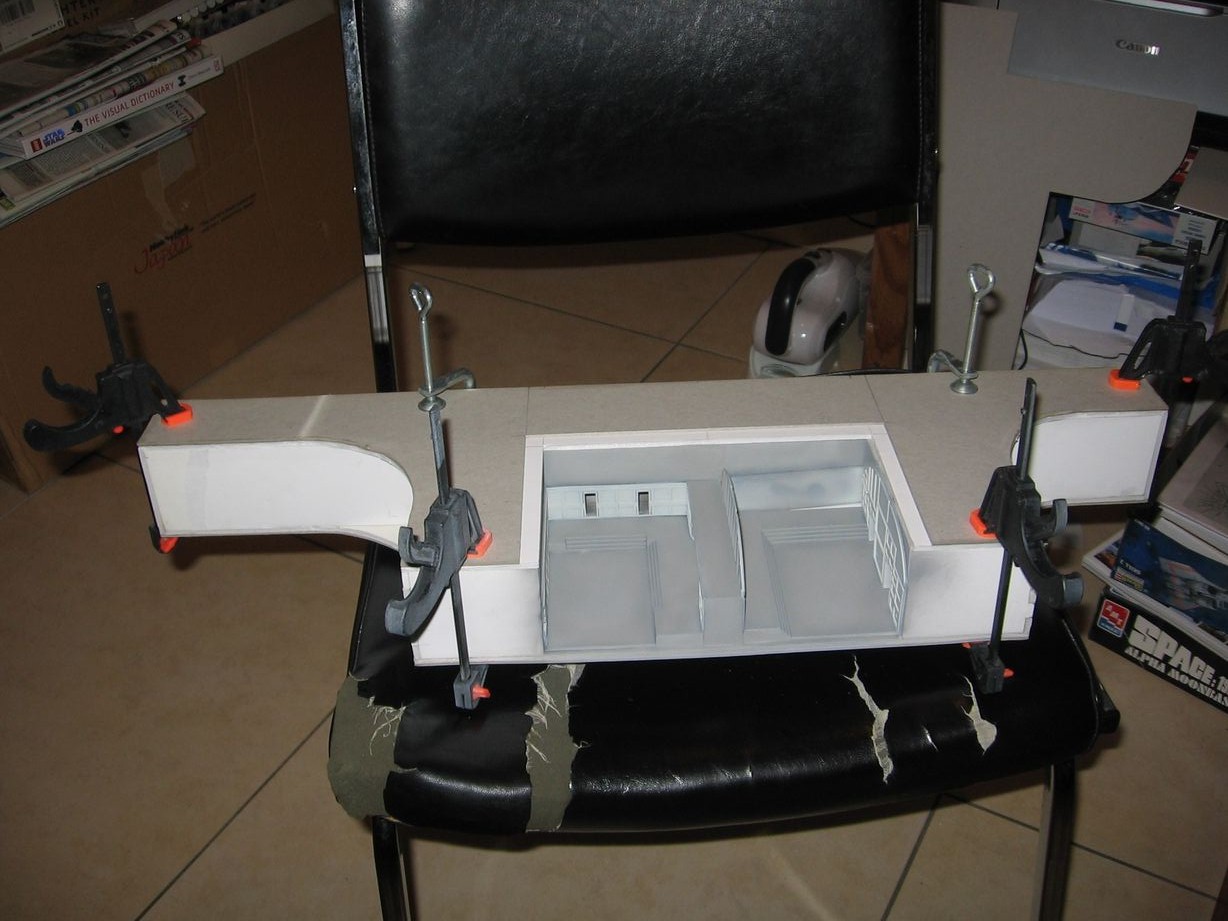

Le toit est enfin mis en place, maintenu par des pinces serre-joint pendant le séchage.




Les arrondis sont comblés avec de la mousse isolante pour donner un point accroche plus important à la carte plastique qui viendra recouvrir tout le bâtiment.

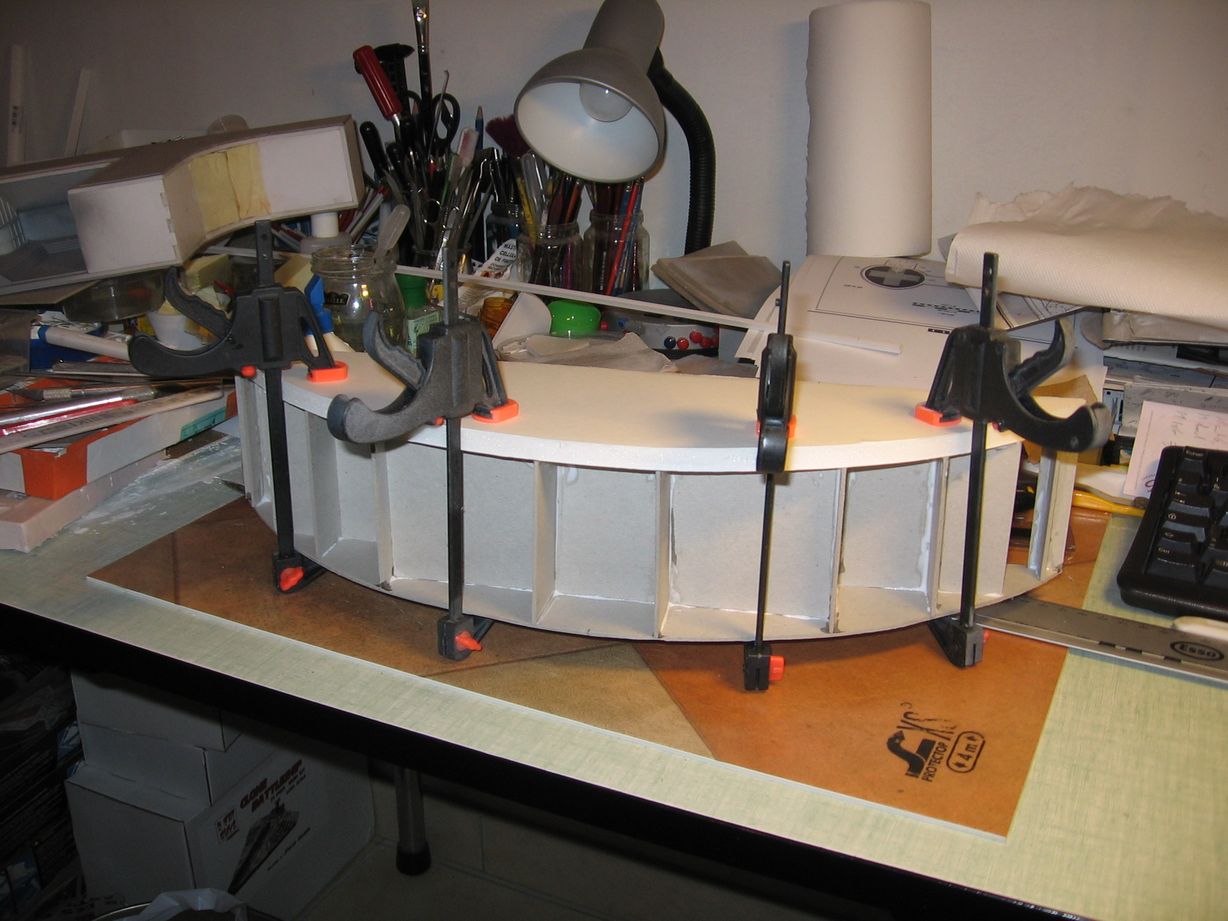

La base de la tour, qui sera donc un arc de cylindre, est réalisée en cadapac et carton.
Il y a de nombreux renforts internes en carton pour supporter le poids de la partie supérieure
Un espace est laissé libre au cas où j'aurais besoin de place pour éclairer la partie supérieure (et il est bien possible que je dispose 1 LED dans chaque couloir visible au travers des portes, car sinon ils seront plutôt sombres.







Test à blanc




Je passe ensuite à la "Rénovation de la façade" avec de la carte plastique de 0.5mm d'épaisseur
Haut et bas



puis des côtés après poncage des précédents



La face cylindrique de la base est à son tour recouverte de carte plastique.



Nouveau test à blanc




La base est ensuite détaillée à l'aide de languettes en carte plastique de différentes épaisseurs et largeurs.

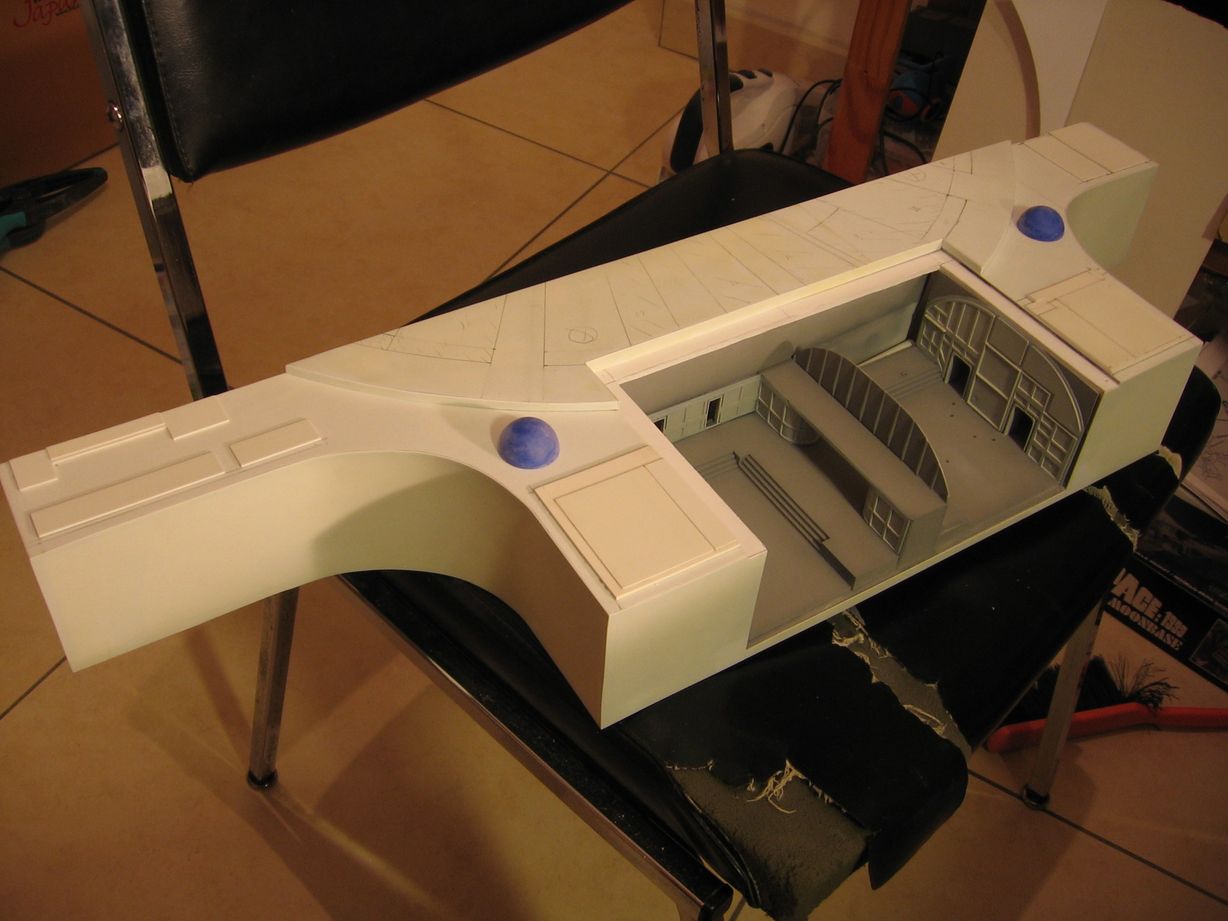

De retour sur la partie principale, avec la mise en place un disque en carton recouvert lui aussi recouvert de carte plastique.



Des panneaux en carte plastique sont rapportés en s'appuyant sur les détails le modèle original.
Les 2 demi-dômes sont des bouchons de shampoing sérieusement rabotés à la bande ponceuse.
On remarque que le schéma détaillant le disque est dessiné.





Il suffit ensuite de suivre le schéma.




Prochaine étape : détailler les façades avec des laguettes et en découpant les fenêtres.

olcabour a écrit:Merci à tous pour les compliments et les encouragements, c'est sympa.

Youli a écrit:Question : vas tu placer une ou plusieurs mini caméra pour afficher ce qu'on voit à l'intérieur comme si on était à l'échelle ? Avec les petits écrans qui se font maintenant, et des webcams, et pas cher, ce doit être faisable. Un peu comme pour le modélisme ferroviaire tu sais, avec les trains qui passent dans les dioramas et dont on voit leur parcours sur écran.

Bonne idée la micro camera. Comme les dio sont plutot statiques (excepté l'ascenceur), je vais essayer d'en prévoir une à main pour Migennes.
Ca serait marrant d'en insérer une dans le batiment d'accès du launchpad, au niveau du couloir d'accès à l'aigle (on le verrai arriver en position sur la plateforme) et que l'image soit rediffusée sur l'écran principal de main mission.

Vu le prix des webcam actuelles ou même de vieux APN, il doit être envisageable de les brancher et d'observer ce que cela donne sur un écran (un vieux PC ?). Tout ça avec la musique (j'ai offert le CD à Jean Marc donc il les a).
Imagine maintenant cela avec de petits écrans insérés dans les communicateurs de Cosmos. Ce serait encore plus marrant, mais plus ambitieux, et compliqué à faire.

Les détails de la façade sont réalisés avec des languettes de carte plastique de 1mm d'épaisseur, dans lesquelles les fenêtres sont découpées.

La disposition de tout cela s'inpire très fortement du modèle de tournage de la base alpha (Il existait également un modèle beaucoup plus large pour les vues rapprochées qui avait des côtes relatives et des détails très différents).

é bé

Vas tu faire les panneaux lumineux sur les murs en blanc comme sur la photo ?
Je reconnais que c'est un travail de masquage de titan;
mais ça peut valoir le coup vu le magnifique boulot que tu as fait.

L'idée m'a effectivement effleuré au début, mais il fallait dupliquer tous les murs avec de la résine transparente !
Et là, c'est le courage qui m'a manqué.
Je reconnais que le résultat aurait été vraiment fun.

Je m'interroge encore si je vais rétroéclairer l'écran principal. Je modifierai ca si j'ai le temps, ce qui est moins sûr, car je viens de lancer un 4 ème chantier : la construction du Swift, de l'épisode "Le Cerveau ordinateur/Brian the Brain".
http://scihighmodels.com/swift.html
http://www.space1999.net/catacombs/main/models/w2mswift.html
Ce n'est pas garanti qu'il sera fini pour Migennes, mais je le tente (la priorité restant sur les 3 dio en cours).

L'idée m'a effectivement effleuré au début, mais il fallait dupliquer tous les murs avec de la résine transparente !
Et là, c'est le courage qui m'a manqué.
Je reconnais que le résultat aurait été vraiment fun.

Tu aurais simplement pu masquer ces panneaux et les laisser couleur plastique, et jouer sur la translucidité du plastique rétro-éclairé
Mais tu peux encore rattraper le coup avec des stickers.

Je m'interroge encore si je vais rétroéclairer l'écran principal. Je modifierai ca si j'ai le temps,

Ça serait bien cool ça.

Ah j'oubliais tu peux aussi faire des fenêtres ouvertes pour profiter du bon air !, si si elles sont coulissantes
( episode 11 : last sunset )

plutôt que la résine translucide moi j'aurai opté pour du calque doublé éclairé par derrière.

plutôt que la résine translucide moi j'aurai opté pour du calque doublé éclairé par derrière.

T'imagines le travail de détourage, ça vire au cauchemars.

JE

Pas du tout. Les formes a decouper dans les murs sont assez simples et on peux voir sur les images que les panneaux lumineux sont en retrait par rapport à la surface du mur. En fait il suffit (oui je sais je l'ai facile sur ce coup là!) de découper l'emplacement des panneaux et de placer du calque par derrière.

C'est qu'il y en pas mal à évider quand même, le plus proprement possible sans droit à l'erreur, cependant comme les panneaux sont légèrement en retrait sur les structures alvéolées on peut se faciliter la découpe en ponçant le dos des pièces pour amincir le plastique mais ça reste tout de même un travail délicat, mais payant au final avec un éclairage.

Après un petite retouche sur le sol du centre de commandemment (une micro goutte de superglue n'avait pas trouvé mieux à faire que de s'y jeter ! grrr), le dio interieur est masqué, et les deux élément de la tour sont recouverts de primer.

oaa!!! c'est beau
