Re: AT TE STAR WARS
Je suis toujours impressionné pour ton travail ![smily9](/users/3015/56/11/84/smiles/smiley09.gif)
![smily9](/users/3015/56/11/84/smiles/smiley09.gif)
denis simon- Membre Actif
- Nombre de messages : 1177
Age : 50
Localisation * : france alsace68
Date d'inscription : 27/11/2009
Re: AT TE STAR WARS
un boulot de dingue comme je les adores,magnifique
![bravo](/users/3015/56/11/84/smiles/16285.gif)
stuart407- Membre Actif
- Nombre de messages : 206
Age : 58
Localisation * : ecaussinnes en belgique
Date d'inscription : 09/10/2015
Re: AT TE STAR WARS
Tu te lances direct ?
Tu n'essaye pas un proto disons, en légo ? Ou en bois ? Voire un modèle en 3D sur ordi ?
Tu n'essaye pas un proto disons, en légo ? Ou en bois ? Voire un modèle en 3D sur ordi ?
_________________
Retrouvez moi sur Youtube pour plein de sujets autour des maquettes de SF !
https://www.youtube.com/user/Yeuweuleu/playlists
Youli- Modérateur
- Nombre de messages : 7462
Age : 54
Localisation * : ASPET
Emploi : Journaliste
Date d'inscription : 23/04/2007
Re: AT TE STAR WARS
Direct après quelque essais.
Je vous montrerai en début d'année, maintenant je suis en congés.
Je vous montrerai en début d'année, maintenant je suis en congés.
![smily1](/users/3015/56/11/84/smiles/smiley01.gif)
NAINJAUNE- Membre Actif
- Nombre de messages : 1513
Age : 72
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012
Re: AT TE STAR WARS
Bon avoue, tu as une micro CNC ?!
En tout cas c'est super beau !
En tout cas c'est super beau !
pili-- Membre Actif
- Nombre de messages : 1607
Age : 53
Localisation * : 91
Date d'inscription : 16/06/2013
Re: AT TE STAR WARS
NAINJAUNE a écrit:Direct après quelque essais.
Je vous montrerai en début d'année, maintenant je suis en congés.![]()
Ces retraités, toujours en vacances, et avec l'argent de nos impôts, c'est honteux !
![smily1](/users/3015/56/11/84/smiles/smiley01.gif)
Re: AT TE STAR WARS
petersteven a écrit:NAINJAUNE a écrit:Direct après quelque essais.
Je vous montrerai en début d'année, maintenant je suis en congés.![]()
Ces retraités, toujours en vacances, et avec l'argent de nos impôts, c'est honteux !![]()
Pour le Nainjaune je veux bien faire une exception vu ce qu'il offre à nos yeux ébahis
![smily1](/users/3015/56/11/84/smiles/smiley01.gif)
pili-- Membre Actif
- Nombre de messages : 1607
Age : 53
Localisation * : 91
Date d'inscription : 16/06/2013
Re: AT TE STAR WARS
D'accord mais à condition qu'il bosse ! Là il fout rien depuis au moins deux jours !
Re: AT TE STAR WARS
Ça y est je suis là c'est bizarre j'ai les oreilles qui sifflent.
La suite :
Vue de profil
![AT TE STAR WARS - Page 2 At_te_45](https://i.servimg.com/u/f68/17/84/40/04/at_te_45.jpg)
Articulation
![AT TE STAR WARS - Page 2 At_te_46](https://i.servimg.com/u/f68/17/84/40/04/at_te_46.jpg)
Détail de l'articulation. Celle ci est spéciale, comme vous le verrez plus tard elle a deux fonctions, elle permet de transmettre le mouvement aux jambes arrières, et en même temps d'articuler les rotations droite gauche pour changer de direction.
C'est la raison de la présence de QUATRES roulements.
En partant d'en haut ils sont rattachés à:
1 coté gauche
2 côté droit
3 côté droit
4 côté gauche
Le1 et le 2 sont solidaires par le centre, et solidaire de l'axe (tige fileté)
Le 2 et le 3 sont eux aussi solidaires par le centre, et solidaire de l'axe
il reste donc 4 parties libres non solidaire de l'axe,
les parties libres du 1 et du 4 sont solidaires du côté gauche
les parties libres du 2 et du 3 sont solidaires du côté droit.
C'est simple!!!!!!!!!!!!!!!! cela permet à l'axe de tourner en permanence pour transmettre la motorisation au côté gauche, et en même temps l'articulation gauche droite qui sert à changer de direction.
SI T'AS PAS COMPRIS RELIS ou demande des explications.
![AT TE STAR WARS - Page 2 At_te_47](https://i.servimg.com/u/f68/17/84/40/04/at_te_47.jpg)
![AT TE STAR WARS - Page 2 At_te_48](https://i.servimg.com/u/f68/17/84/40/04/at_te_48.jpg)
Plan de la motorisation
Coupe sur le châssis, représentation, en partant de l'extérieure, des différents organes de transmissions des mouvements.
![AT TE STAR WARS - Page 2 At_te_49](https://i.servimg.com/u/f68/17/84/40/04/at_te_49.jpg)
Représentation des roulements à billes
![AT TE STAR WARS - Page 2 At_te_50](https://i.servimg.com/u/f68/17/84/40/04/at_te_50.jpg)
La suite :
Vue de profil
![AT TE STAR WARS - Page 2 At_te_45](https://i.servimg.com/u/f68/17/84/40/04/at_te_45.jpg)
Articulation
![AT TE STAR WARS - Page 2 At_te_46](https://i.servimg.com/u/f68/17/84/40/04/at_te_46.jpg)
Détail de l'articulation. Celle ci est spéciale, comme vous le verrez plus tard elle a deux fonctions, elle permet de transmettre le mouvement aux jambes arrières, et en même temps d'articuler les rotations droite gauche pour changer de direction.
C'est la raison de la présence de QUATRES roulements.
En partant d'en haut ils sont rattachés à:
1 coté gauche
2 côté droit
3 côté droit
4 côté gauche
Le1 et le 2 sont solidaires par le centre, et solidaire de l'axe (tige fileté)
Le 2 et le 3 sont eux aussi solidaires par le centre, et solidaire de l'axe
il reste donc 4 parties libres non solidaire de l'axe,
les parties libres du 1 et du 4 sont solidaires du côté gauche
les parties libres du 2 et du 3 sont solidaires du côté droit.
C'est simple!!!!!!!!!!!!!!!! cela permet à l'axe de tourner en permanence pour transmettre la motorisation au côté gauche, et en même temps l'articulation gauche droite qui sert à changer de direction.
SI T'AS PAS COMPRIS RELIS ou demande des explications.
![AT TE STAR WARS - Page 2 At_te_47](https://i.servimg.com/u/f68/17/84/40/04/at_te_47.jpg)
![AT TE STAR WARS - Page 2 At_te_48](https://i.servimg.com/u/f68/17/84/40/04/at_te_48.jpg)
Plan de la motorisation
Coupe sur le châssis, représentation, en partant de l'extérieure, des différents organes de transmissions des mouvements.
![AT TE STAR WARS - Page 2 At_te_49](https://i.servimg.com/u/f68/17/84/40/04/at_te_49.jpg)
Représentation des roulements à billes
![AT TE STAR WARS - Page 2 At_te_50](https://i.servimg.com/u/f68/17/84/40/04/at_te_50.jpg)
NAINJAUNE- Membre Actif
- Nombre de messages : 1513
Age : 72
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012
Re: AT TE STAR WARS
Chaque patte est tenue par deux pièces en mouvement, une qui tourne en permanence ................ ont part du bas pour une rotation :
remontée vers la gauche,
descente vers la droite
et ainsi de suite.
L'autre retient la partie supérieure de la patte et l'oblige à osciller.
Conclusion la patte se déplace vers l'arrière, en tournant et en montant, la bestiole avance
la patte monte toujours en tournant
arrivée en haut elle redescend vers l'avant tout en se soulevant, elle avance lus loin avant de se poser, la bébête vient de faire un pas.
Ce mouvement est le même que la patte arrière du même côté, et que la patte du milieu de l'autre côté.
Il y a donc trois pattes au sol et trois pattes en l'air à chaque demi rotation, l'équilibre devrait être bon. En tout cas je le souhaite.
Maintenant la transmission:
Un moteur une poulie crantée, transmission sur l'axe des pattes avants 1-4, qui transmet le mouvement au pattes du milieu 2.
![AT TE STAR WARS - Page 2 At_te_51](https://i.servimg.com/u/f68/17/84/40/04/at_te_51.jpg)

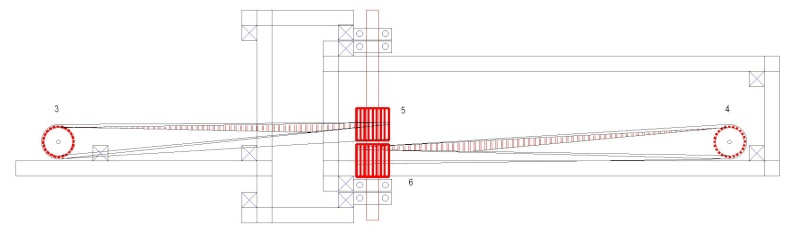

Pour les pattes arrières tout n'est que spéculation, j'espère que les courroies seront assez souples pour que cela fonctionne, car elles se vrillent d'un quart de tour.
Depuis l'axe des pattes avant poulie 4 le mouvement est transmis à l'axe de rotation centrale 5-6, qui à son tour transmet la rotation aux pattes arrières 3.
![AT TE STAR WARS - Page 2 At_te_52](https://i.servimg.com/u/f68/17/84/40/04/at_te_52.jpg)
Détail du mécanisme de chaque patte à multiplier par 6
![AT TE STAR WARS - Page 2 At_te_53](https://i.servimg.com/u/f68/17/84/40/04/at_te_53.jpg)
La position de tir est un secret bien gardé.........................
remontée vers la gauche,
descente vers la droite
et ainsi de suite.
L'autre retient la partie supérieure de la patte et l'oblige à osciller.
Conclusion la patte se déplace vers l'arrière, en tournant et en montant, la bestiole avance
la patte monte toujours en tournant
arrivée en haut elle redescend vers l'avant tout en se soulevant, elle avance lus loin avant de se poser, la bébête vient de faire un pas.
Ce mouvement est le même que la patte arrière du même côté, et que la patte du milieu de l'autre côté.
Il y a donc trois pattes au sol et trois pattes en l'air à chaque demi rotation, l'équilibre devrait être bon. En tout cas je le souhaite.
Maintenant la transmission:
Un moteur une poulie crantée, transmission sur l'axe des pattes avants 1-4, qui transmet le mouvement au pattes du milieu 2.
![AT TE STAR WARS - Page 2 At_te_51](https://i.servimg.com/u/f68/17/84/40/04/at_te_51.jpg)
Pour les pattes arrières tout n'est que spéculation, j'espère que les courroies seront assez souples pour que cela fonctionne, car elles se vrillent d'un quart de tour.
Depuis l'axe des pattes avant poulie 4 le mouvement est transmis à l'axe de rotation centrale 5-6, qui à son tour transmet la rotation aux pattes arrières 3.
![AT TE STAR WARS - Page 2 At_te_52](https://i.servimg.com/u/f68/17/84/40/04/at_te_52.jpg)
Détail du mécanisme de chaque patte à multiplier par 6
![AT TE STAR WARS - Page 2 At_te_53](https://i.servimg.com/u/f68/17/84/40/04/at_te_53.jpg)
La position de tir est un secret bien gardé.........................
NAINJAUNE- Membre Actif
- Nombre de messages : 1513
Age : 72
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012
Re: AT TE STAR WARS
C'est sur que ce genre de montage ne s'improvise pas ...
pili-- Membre Actif
- Nombre de messages : 1607
Age : 53
Localisation * : 91
Date d'inscription : 16/06/2013
Re: AT TE STAR WARS
En attendant la livraison des roulements à billes , poulies et courroies, je fabrique la "carrosserie", c'es très très dur, le manque de documents cohérents me fait défaut, et je ne trouve rien de satisfaisant. Je fabrique des pièces une à une en les ajustant à chaque fois........
NAINJAUNE- Membre Actif
- Nombre de messages : 1513
Age : 72
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012
Re: AT TE STAR WARS
on ne s'inquiète pas ,on sait que tu vas quand même sortir une tuerie. magnifique boulot
stuart407- Membre Actif
- Nombre de messages : 206
Age : 58
Localisation * : ecaussinnes en belgique
Date d'inscription : 09/10/2015
Re: AT TE STAR WARS
Le corps ou la carrosserie.
Vous connaissez la méthode, dessin, impression sur autocollant, découpe, ponçage, finitions, pliage, collage, masticage, et reponçage.......
DESSIN
![AT TE STAR WARS - Page 2 At_te_54](https://i.servimg.com/u/f68/17/84/40/04/at_te_54.jpg)
IMPRESSION
![AT TE STAR WARS - Page 2 At_te_55](https://i.servimg.com/u/f68/17/84/40/04/at_te_55.jpg)
DECOUPE
![AT TE STAR WARS - Page 2 At_te_56](https://i.servimg.com/u/f68/17/84/40/04/at_te_56.jpg)

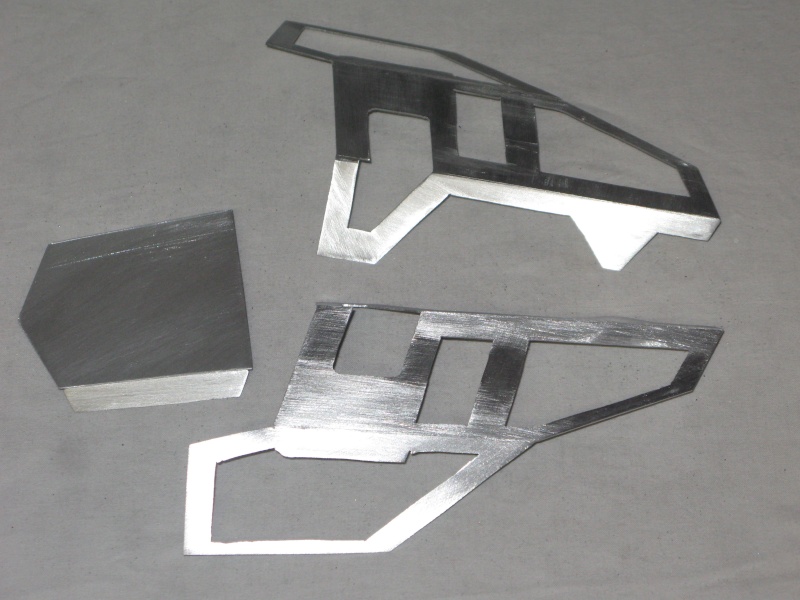

PONCAGE FINITIONS PLIAGE
![AT TE STAR WARS - Page 2 At_te_57](https://i.servimg.com/u/f68/17/84/40/04/at_te_57.jpg)
La première couche qui est le support général à été ajouré pour alléger au maximum la bestiole, tous les trous sont du ^poids en moins.
La deuxième couche qui est du blindage sera collé dessus une fois que la coque sera entièrement terminé.
![AT TE STAR WARS - Page 2 At_te_58](https://i.servimg.com/u/f68/17/84/40/04/at_te_58.jpg)

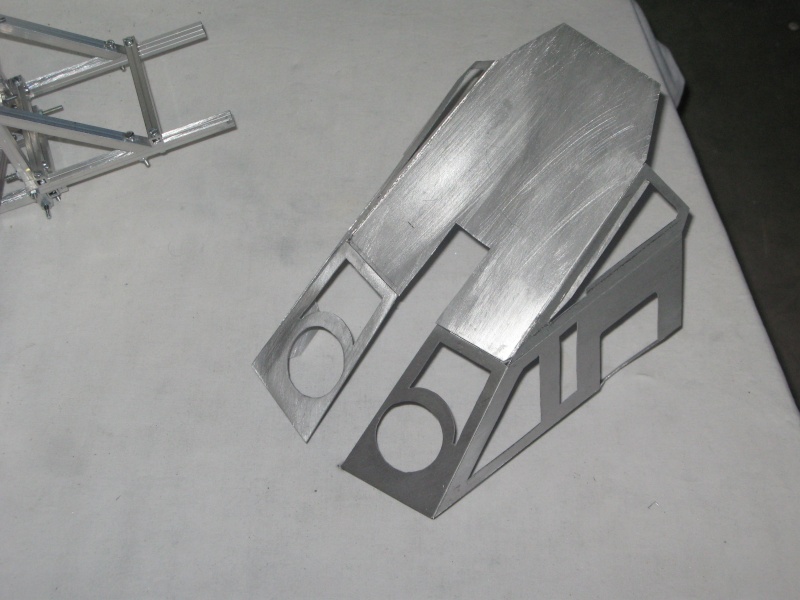

je suis prudent, car le pliage n'est pas évident, beaucoup de pièces sont fabriquées à la demande, ajustées sur l'existant et collé bord à bord.
![AT TE STAR WARS - Page 2 At_te_59](https://i.servimg.com/u/f68/17/84/40/04/at_te_59.jpg)
![AT TE STAR WARS - Page 2 At_te_60](https://i.servimg.com/u/f68/17/84/40/04/at_te_60.jpg)
![AT TE STAR WARS - Page 2 At_te_61](https://i.servimg.com/u/f68/17/84/40/04/at_te_61.jpg)

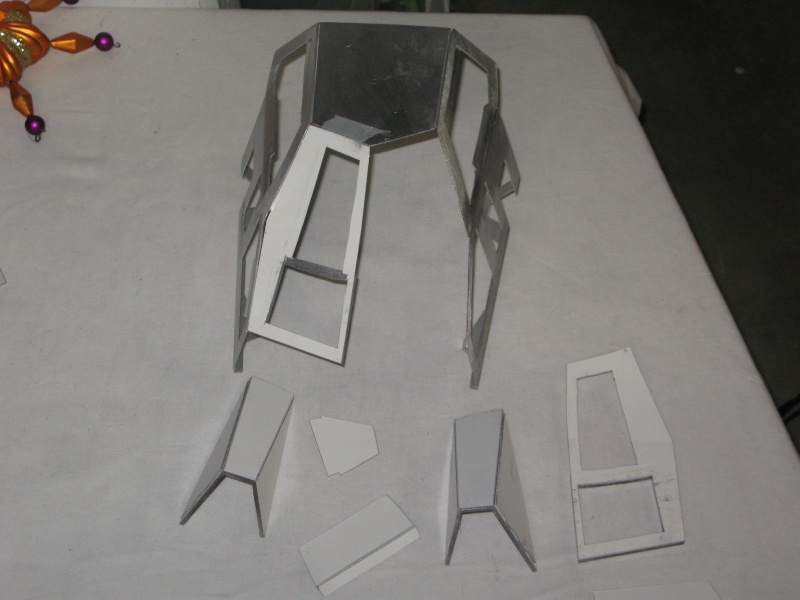

Les pièces collées bord à bords sont d'abord maintenues par un scotch. Elles sont ensuite renforcées par des points de colles qui ne servent qu'à les maintenir dans la bonne position, et au final un collage avec un mastic polyuréthane va assurer non seulement un collage parfait, même sans préparation, mais en plus une certaine souplesse qui évitera la casse a cause des vibrations. Seul bémol, le temps de séchage est de 2 à 3 jours.
![AT TE STAR WARS - Page 2 At_te_62](https://i.servimg.com/u/f68/17/84/40/04/at_te_62.jpg)
Vous connaissez la méthode, dessin, impression sur autocollant, découpe, ponçage, finitions, pliage, collage, masticage, et reponçage.......
DESSIN
![AT TE STAR WARS - Page 2 At_te_54](https://i.servimg.com/u/f68/17/84/40/04/at_te_54.jpg)
IMPRESSION
![AT TE STAR WARS - Page 2 At_te_55](https://i.servimg.com/u/f68/17/84/40/04/at_te_55.jpg)
DECOUPE
![AT TE STAR WARS - Page 2 At_te_56](https://i.servimg.com/u/f68/17/84/40/04/at_te_56.jpg)
PONCAGE FINITIONS PLIAGE
![AT TE STAR WARS - Page 2 At_te_57](https://i.servimg.com/u/f68/17/84/40/04/at_te_57.jpg)
La première couche qui est le support général à été ajouré pour alléger au maximum la bestiole, tous les trous sont du ^poids en moins.
La deuxième couche qui est du blindage sera collé dessus une fois que la coque sera entièrement terminé.
![AT TE STAR WARS - Page 2 At_te_58](https://i.servimg.com/u/f68/17/84/40/04/at_te_58.jpg)
je suis prudent, car le pliage n'est pas évident, beaucoup de pièces sont fabriquées à la demande, ajustées sur l'existant et collé bord à bord.
![AT TE STAR WARS - Page 2 At_te_59](https://i.servimg.com/u/f68/17/84/40/04/at_te_59.jpg)
![AT TE STAR WARS - Page 2 At_te_60](https://i.servimg.com/u/f68/17/84/40/04/at_te_60.jpg)
![AT TE STAR WARS - Page 2 At_te_61](https://i.servimg.com/u/f68/17/84/40/04/at_te_61.jpg)
Les pièces collées bord à bords sont d'abord maintenues par un scotch. Elles sont ensuite renforcées par des points de colles qui ne servent qu'à les maintenir dans la bonne position, et au final un collage avec un mastic polyuréthane va assurer non seulement un collage parfait, même sans préparation, mais en plus une certaine souplesse qui évitera la casse a cause des vibrations. Seul bémol, le temps de séchage est de 2 à 3 jours.
![AT TE STAR WARS - Page 2 At_te_62](https://i.servimg.com/u/f68/17/84/40/04/at_te_62.jpg)
NAINJAUNE- Membre Actif
- Nombre de messages : 1513
Age : 72
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012
Re: AT TE STAR WARS
Ça prend forme les amis !!!
pili-- Membre Actif
- Nombre de messages : 1607
Age : 53
Localisation * : 91
Date d'inscription : 16/06/2013
flix78- Modérateur
- Nombre de messages : 2758
Age : 49
Localisation * : le 78
Date d'inscription : 23/07/2010
Re: AT TE STAR WARS
J'allais te dire "achète toi la maquette" mais j'arrive trop tard.
Sinon y'a pas mal de bouquins, surtout en ce moment, renseigne toi sur ceux qui traite des mécaniques, des engins dans Star Wars, chez Nathan si je me rappelle bien. Et sinon y'a "Naissance d'une galaxie" de Lorne peterson qui devrait t'intéresser.
Sinon y'a pas mal de bouquins, surtout en ce moment, renseigne toi sur ceux qui traite des mécaniques, des engins dans Star Wars, chez Nathan si je me rappelle bien. Et sinon y'a "Naissance d'une galaxie" de Lorne peterson qui devrait t'intéresser.
_________________
Retrouvez moi sur Youtube pour plein de sujets autour des maquettes de SF !
https://www.youtube.com/user/Yeuweuleu/playlists
Youli- Modérateur
- Nombre de messages : 7462
Age : 54
Localisation * : ASPET
Emploi : Journaliste
Date d'inscription : 23/04/2007
Re: AT TE STAR WARS
l' AT TE n'apparait pas dans Naissance d'une galaxie.
il n'y a aucune photo.
il n'y a aucune photo.
gboy1801- Membre Actif
- Nombre de messages : 1922
Age : 56
Localisation * : fontenay aux roses (haut de seine)
Date d'inscription : 27/07/2009
Re: AT TE STAR WARS
La carrosserie suite
La cabine de pilotage ( la couleur verte du mastic de carrosserie provient de l'oxydation d'un bout de cuivre oublié dans la boite)
![AT TE STAR WARS - Page 2 At_te_63](https://i.servimg.com/u/f68/17/84/40/04/at_te_63.jpg)

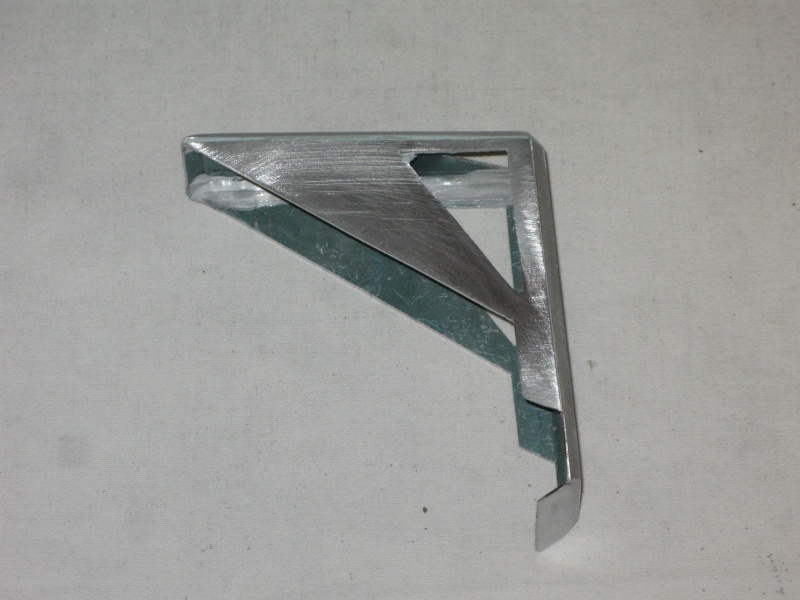

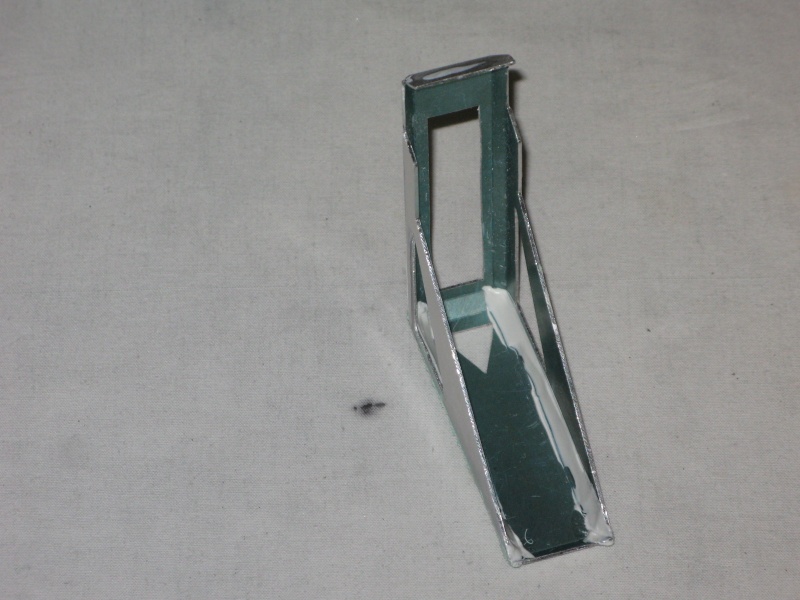

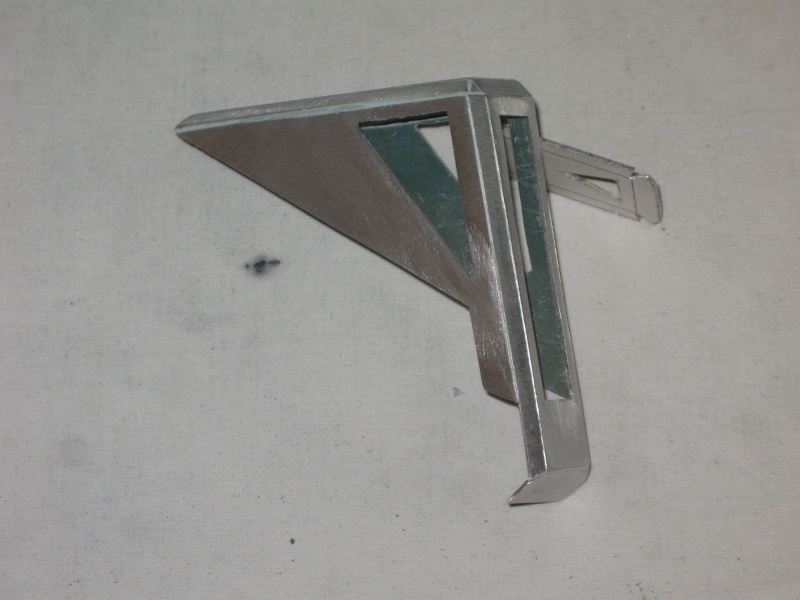

L'intérieur est consolidé avec un mastic polyuréthane
![AT TE STAR WARS - Page 2 At_te_64](https://i.servimg.com/u/f68/17/84/40/04/at_te_64.jpg)
![AT TE STAR WARS - Page 2 At_te_65](https://i.servimg.com/u/f68/17/84/40/04/at_te_65.jpg)
![AT TE STAR WARS - Page 2 At_te_66](https://i.servimg.com/u/f68/17/84/40/04/at_te_66.jpg)

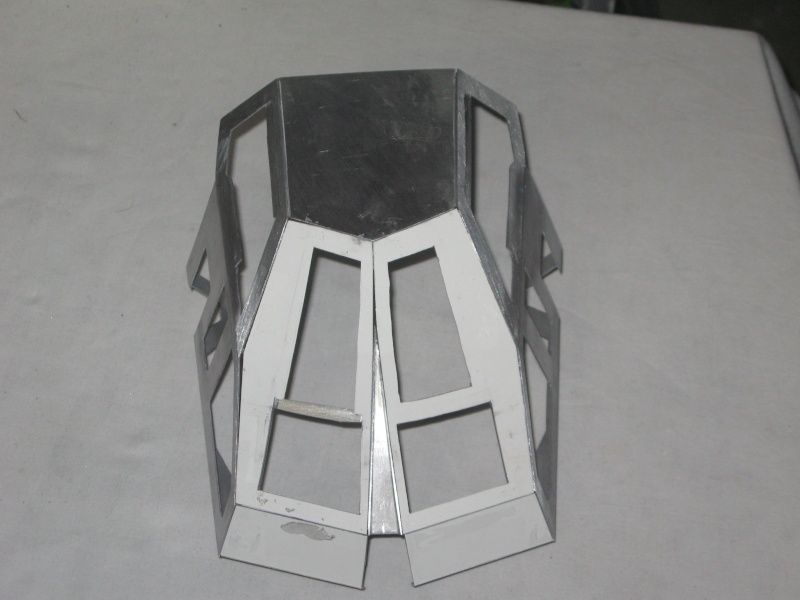

L'avant une fois monté,
![AT TE STAR WARS - Page 2 At_te_67](https://i.servimg.com/u/f68/17/84/40/04/at_te_67.jpg)
La base support du canon, tube et raccords en PVC
![AT TE STAR WARS - Page 2 At_te_68](https://i.servimg.com/u/f68/17/84/40/04/at_te_68.jpg)
Coupe en biais des bagues pour l'adapter à l'inclinaison de la surface d'appui.
![AT TE STAR WARS - Page 2 At_te_69](https://i.servimg.com/u/f68/17/84/40/04/at_te_69.jpg)
une fois en place
![AT TE STAR WARS - Page 2 At_te_70](https://i.servimg.com/u/f68/17/84/40/04/at_te_70.jpg)
Mise en place de la cabine.
![AT TE STAR WARS - Page 2 At_te_71](https://i.servimg.com/u/f68/17/84/40/04/at_te_71.jpg)
![AT TE STAR WARS - Page 2 At_te_72](https://i.servimg.com/u/f68/17/84/40/04/at_te_72.jpg)
La cabine de pilotage ( la couleur verte du mastic de carrosserie provient de l'oxydation d'un bout de cuivre oublié dans la boite)
![AT TE STAR WARS - Page 2 At_te_63](https://i.servimg.com/u/f68/17/84/40/04/at_te_63.jpg)
L'intérieur est consolidé avec un mastic polyuréthane
![AT TE STAR WARS - Page 2 At_te_64](https://i.servimg.com/u/f68/17/84/40/04/at_te_64.jpg)
![AT TE STAR WARS - Page 2 At_te_65](https://i.servimg.com/u/f68/17/84/40/04/at_te_65.jpg)
![AT TE STAR WARS - Page 2 At_te_66](https://i.servimg.com/u/f68/17/84/40/04/at_te_66.jpg)
L'avant une fois monté,
![AT TE STAR WARS - Page 2 At_te_67](https://i.servimg.com/u/f68/17/84/40/04/at_te_67.jpg)
La base support du canon, tube et raccords en PVC
![AT TE STAR WARS - Page 2 At_te_68](https://i.servimg.com/u/f68/17/84/40/04/at_te_68.jpg)
Coupe en biais des bagues pour l'adapter à l'inclinaison de la surface d'appui.
![AT TE STAR WARS - Page 2 At_te_69](https://i.servimg.com/u/f68/17/84/40/04/at_te_69.jpg)
une fois en place
![AT TE STAR WARS - Page 2 At_te_70](https://i.servimg.com/u/f68/17/84/40/04/at_te_70.jpg)
Mise en place de la cabine.
![AT TE STAR WARS - Page 2 At_te_71](https://i.servimg.com/u/f68/17/84/40/04/at_te_71.jpg)
![AT TE STAR WARS - Page 2 At_te_72](https://i.servimg.com/u/f68/17/84/40/04/at_te_72.jpg)
NAINJAUNE- Membre Actif
- Nombre de messages : 1513
Age : 72
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012
Re: AT TE STAR WARS
![smily46](/users/3015/56/11/84/smiles/smiley16.gif)
pili-- Membre Actif
- Nombre de messages : 1607
Age : 53
Localisation * : 91
Date d'inscription : 16/06/2013
Re: AT TE STAR WARS
Bravo
, vivement l'AT-ST ![winky](/users/3015/56/11/84/smiles/winkin_g.gif)
![smily27](/users/3015/56/11/84/smiles/smiley27.gif)
![winky](/users/3015/56/11/84/smiles/winkin_g.gif)
_________________
Toutes mes réalisations sur :
https://www.facebook.com/pages/STAR-WARS-Kits-Dioramas/1422094128037925
![AT TE STAR WARS - Page 2 16708412](https://i.servimg.com/u/f76/17/29/41/90/16708412.jpg)
DJSLY- Modérateur
- Nombre de messages : 1299
Age : 48
Localisation * : Sainte Marguerite du Lac Masson (QC)
Date d'inscription : 17/01/2012
Re: AT TE STAR WARS
JIPI a écrit:Je vais me répéter, mais ce n'est plus du maquettisme, c'est de l' orfèvrerie...![]()
+1 du même avis que JIPI
denis simon- Membre Actif
- Nombre de messages : 1177
Age : 50
Localisation * : france alsace68
Date d'inscription : 27/11/2009
Page 2 sur 9 • 1, 2, 3, 4, 5, 6, 7, 8, 9
![-](https://2img.net/i/empty.gif)
» Fan film Star Wars : Star Destroyer
» STAR WARS - Death Star II tunnel 1/144
» Papercraft Star Wars Star Trek
» My Collections
» Star Wars
» STAR WARS - Death Star II tunnel 1/144
» Papercraft Star Wars Star Trek
» My Collections
» Star Wars
ArtMovieFan :: CREATION :: MAQUETTES
Page 2 sur 9
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
