Podracer PK-112

Putain, c'est bientôt fini dit donc

tiens Petersteven...
ma "planche à pain" reçue ce jour

Ça sert à quoi ?

gboy1801 a écrit:Ça sert à quoi ?

A gagner un temps fou et ne plus se faire chi... pour tester un montage électrique.
Je te monterai d'ici vendredi je pense.

Bref j'ai presque honte de ne pas en avoir acheté avant

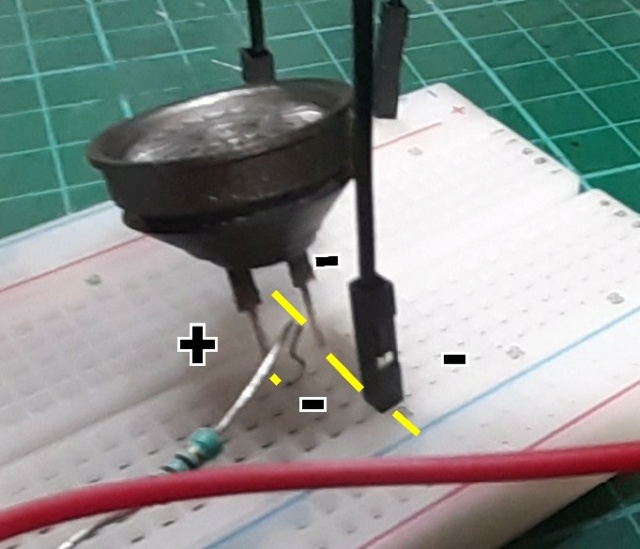

pour faire simple les colonnes de 5 trous en jaune sont au même potentiel
et les lignes en rouge (tout en haut et tout en bas) également

sur la photo mon + arrive sur la ligne du haut (fil rouge).
De là, repart une patte de ma résistance (même ligne rouge donc même potentiel).
L'autre patte de la résistance arrive sur une colonne jaune.
Et sur cette même colonne jaune repart le + de ma LED.
Le - de la LED arrive sur une autre colonne jaune qui est relié au - du générateur ou au + d'une autre LED, etc...



En gros, plus besoin de pince croco ou de montage chaotique provisoire pour faire un test.
Tout est "planté" sur la breadbord. C'est stable et laisse les mains libres.

Pour "jouer" avec la luminosité de tes LEDs, il n'y plus qu'à changer les résistances jusqu'à obtenir ce que tu veux.

et avec un multimètre, c'est un jeu d'enfants que de contrôler les intensités ou tensions aux bornes des éléments.

Désolé, rien compris

je pense qu'il y a des vidéo sur le net plus claires sur le sujet

A retenir :
- tous trous d'une même colonne (1, 2, 3,...) sont au potentiel (tension) que tu lui envoies.
- tous les trous de la ligne + sont au potentiel (tension) que tu lui envoies.
- tous les trous de la ligne - sont le retour

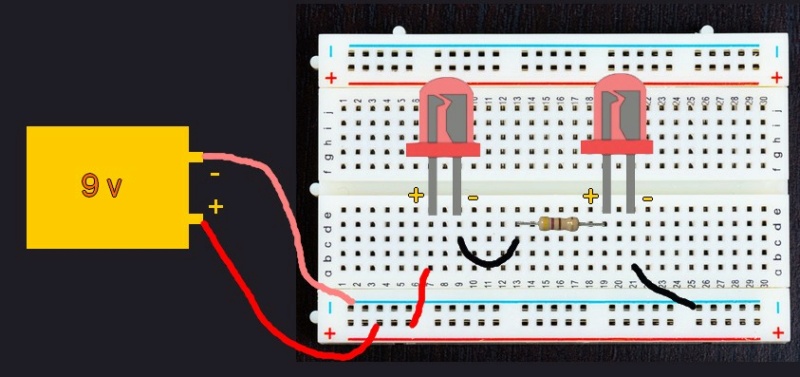

dans l'exemple simple en série ci dessus :
tu amènes 9v sur le ligne +
tu envoies les 9v sur la colonne 7
sur cette colonne 7 il y a le + de la led
le courant traverse le led et repasse par la colonne 9
il arrive ensuite colonne 13 grâce au fil noir
le courant passe par la résistance
il ressort colonne 19
sur la colonne 19, il y a le + d'une 2eme led
le courant entre dans la led en 19 et ressort en colonne 21
un fil referme le circuit de la colonne 21 jusqu'au -

Ok, mais ça, tu peux aussi le tester sans ton truc, non ?

gboy1801 a écrit:Ok, mais ça, tu peux aussi le tester sans ton truc, non ?

oui ce n'est pas essentiel puisque j'ai fait sans depuis plusieurs années

mais c'est beaucoup plus compliqué quand il y a un circuit en // avec x leds et résistances surtout si tu veux trouver la bonne luminosité.
Comme dit avant:

flix78 a écrit:A gagner un temps fou et ne plus se faire chi... pour tester un montage électrique.

ça m'intéresse grandement ton breadboard.
tu as juste pris ça ou il y a tout le barnum qui va avec ? un "kit de survie du petit électronicien" !

Je t'envoie ça ce soir
Une planche à pain + qq fils = 4/5€ chez Ali

Après il te faut quand même à minima des résistances et des leds

J'ai déjà des leds, des résistances et le matos en fait mais je ne sais pas m'en servir
Ne manque que la planche à pain (et accessoirement, le savoir-faire)

Merci beaucoup Flix

MP

allez retour sur le podracer.............

pas mal d'avancées notamment sur le câblage de décoration des moteurs et un début de weathering.... mais les photos prisent avec le téléphone portable sont si mauvaises que je vais devoir les reprendre avec un APN.


Sinon j'ai terminé le plan de placement des fils électriques (lequel passe où).
Il n'y aura que 2 supports pour tout tenir. 1 sous chaque moteur. Rien au niveau de la nacelle.

Vu que le corps du moteur n'est qu'un simple flacon de boisson,
RAPPEL:

percer un trou et passer une tige sera une solution très fragile: trop peu de surface de contact.
Le poids fera plier l'ensemble.
Sans parler du transport pour les expos...

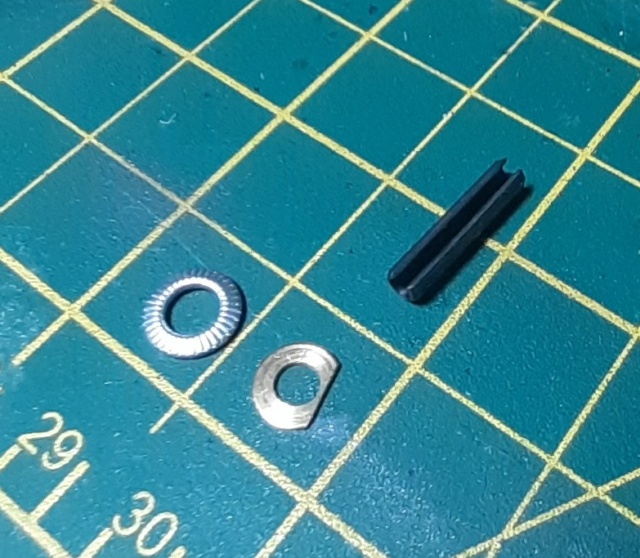

Il faudra donc renforcer la tige avec une goupille fendue type mécanindus et la stabiliser avec de petites rondelles à l'intérieur et à l’extérieur du flacon.
Je colle tout à la glue et je mastique.

en image :
les petites rondelles plates sont disquées car je suis gêné par des éléments de déco.
et la rondelle CS c'est pour chapeauter le tout et l’esthétique .

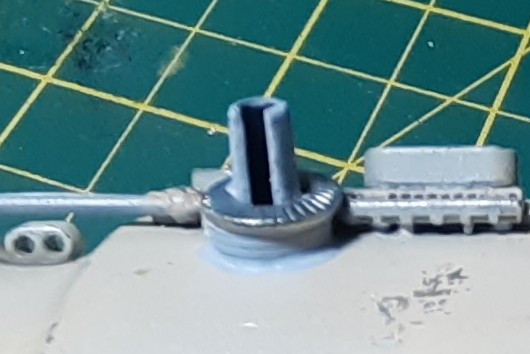

extérieur


interieur



là maintenant ça ne plie plus

les câbles faits avec différents
- fils électriques
- fils d'écouteurs
- ressorts
- chainette fantaisie


le tout est peint (ou pas) avec des mélanges "rubber black" XF85, "burnt iron" H76 et "bullet metal case" AK4002
Voilà pour commencer:

pour l'arc de canalisation d’énergie, j'ai testé les fibres optiques (polies/dépolies) éclairées par des leds via les deux entrées de moteur : je trouve que ça ne fonctionne pas.

Les filaments souples de leds sont à mon gout trop gros pour du 1/48
https://fr.aliexpress.com/item/1005004500671003.html?gatewayAdapt=glo2fra

je suis donc parti simplement sur l'arc de canalisation d’énergie de la maquette d'AMT

que j'ai modifié pour lui donner plus de volume
- en déformant à chaud certaines parties
- en ajoutant des "arcs" en étirant à chaud des morceaux de grappes de la pièce d'origine.

Pour accentuer la brillance du plastique, je recouvre le tout de "Water Gel Transparent" (AK8002)



bon là il n'est pas sec, du coup c'est plus blanc que transparent

Top le paintjob et le détaillage des moteurs, pour les filaments led il n'existe qu'une seule taille?

DJSLY a écrit: pour les filaments led il n'existe qu'une seule taille?

J'ai trouvé plusieurs longueurs mais qu'un seul diamètre.

sur Pinterest, je viens de trouver plein de projet avec les mêmes bouteilles en plastique







.....
j'en suis presque déçu

le weathering est enfin terminé
(je ne sais pas si les nuances et trainées se voient sur les photos   ).








pour la partie arrière,
je trouvais qu'il manquait un truc.....


alors un morceau de jantes de voiture 1/24, une rondelle plastique, des batteries de canons de navires 1/350 et de la touillettes




façon arrière du A-wing...




Place maintenant au câblage des leds (le passage des fils au bon endroit et surtout au bon moment)
Obligé de noter toutes les étapes une à une à blanc au calme pour ne pas, dans le feu de l'action, faire un truc qui bloquerait les étapes suivantes.
(4 LEDs c'est pas la mer à boire me direz vous..... en faite c'est plus complexe que cela      mais je ne peux pas vraiment en dire plus sinon la surprise finale tombera à l'eau. RDV en février pour Migennes Collector   )

On va donc partir sur 4 circuits // (SANS OUBLIER les résistances !!!!!!   ) :
- un pour la nacelle
- un pour la partie moteur G
- un pour la partie moteur D
- un pour l'arc de canalisation d'énergie  (lui même composé de 3 branches de 3 leds 0603 violettes __  pré-câblées... faut pas déconner non plus )

Fils de 30AWG (=0.25mm de diamètre) pour tout le monde

Pour l'arc de canalisation d’énergie, plutôt que de mettre 3 ou 4 leds très éclairées sur le parcours de l'arc, j'ai opté pour 9 LEDs faiblement éclairées (5mA) afin d'avoir un effet sympa tout le long sans éblouissement.
Les LEDS 0603 passeront inaperçues le long de la partie basse (donc cachées)

dessus:


dessous (on devine les fils noyés dans la colle blanche et le gel transparent AK) :


ça devrait être fini ou presque ce week end.

le pilote : un Gran



la nacelle normalement terminée

en attendant une dernière commande pour finir l'arc électrique du podracer,
je vais commencer la falaise

J'ai visionné pas mal de tutoriels et pense avoir fait le tour des techniques.



Allez, place au test....

Je vais commencer avec polystyrène extrudé, cutter, brosse métallique
et c'est parti
.
.
.
.
.
5 minutes plus tard


ça doit encore être travaillé mais je trouve ça concluant.
Pas la peine de tester les autres techniques.

Découpage des autres parties


Pour le montage de la falaise c'est ceinture et bretelles    (colle chaude pour la fixation rapide mais comme je n'ai pas confiance dans la solidité du truc, j'ajoute de la colle vinylique et des cures dents)





Voilà, un peu de séchage sur le radiateur et il ne reste plus qu'à texturer tout ça

J'ai bien avancé le mien, je vais poster des photos rapidement. Faudrait qu'on soit raccord sur la couleur du socle.

petersteven a écrit:Faudrait qu'on soit raccord sur la couleur du socle.

on peut voir ça dans "point à aborder" (comme pour le sens de circulation, etc...)
mais entre le sable de la Réunion, de St Jean de Luz, de Ouarzazate, ...
on n'aura jamais la même teinte (surtout avec moi   )

Pour limiter la casse il faudrait faire des voiles et brossages à sec avec des peintures communes.
Mais là encore nous avons tous notre style.

retour de vacances.... on revient sur l'arc électrique

j'avais réalisé qq tests avec différentes techniques et j'ai remarqué qu'avec de la colle à chaud sur le plastique la lumière se diffusait bien plus.
Bon lorsque la lumière est éteinte c'est plus moche  >> faut choisir

Photo du haut, LED nue (du calme Philigore       )
Photo du centre, LED directement plaquée sur le plastique violet
Photo du bas, LED plaquée sur la colle à chaud (Là c'est avec de la transparente)


J'ai donc commandé de la violette transparente et à mon retour c'était livré


C'est en cours... on verra
