Re: Moonbus 2001
Ou même monter une résistance supplémentaire tout près de ta pile pour rien changer sur le Moonbus. En général un LED a une plage d'intensité, c'est là dessus qu'il faut jouer pour équilibrer l'avant et l'arrière.
pili-- Membre Actif
- Nombre de messages : 1607
Age : 53
Localisation * : 91
Date d'inscription : 16/06/2013
Re: Moonbus 2001
Voici un petit lien sur le calcul des résistance pour les led :
http://www.planeteleds.fr/fr/calcul-resistance
http://www.planeteleds.fr/fr/calcul-resistance
Invité- Invité
Re: Moonbus 2001
Voici un autre lien avec différents montages, séries, parallèles... allez en milieu de page
http://www.hebeiltd.com.cn/?p=zz.led.resistor.calculator
http://www.hebeiltd.com.cn/?p=zz.led.resistor.calculator
NAINJAUNE- Membre Actif
- Nombre de messages : 1513
Age : 72
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012
Re: Moonbus 2001
OK merci pour les liens. Mais il y a toujours des données qui m’échappent. Petersteven, je ne vais pas tout dessouder maintenant,pour l'instant , il y a 2 circuits distincts dans l'engin, un pour l’éclairage de la cabine avec la bande électroluminescente et un pour le poste de pilotage, l’idéal serait de mettre une résistance après les 2 leds rouges, sur un des 2 fils qui va vers la batterie ( le + j'imagine ) avant que je raccorde tout....J'ai posé une résistance sur chaque led rouge ( le code de couleur des anneaux: orange, blanc, marron et doré sur un corps bleu/vert clair ...Je sais , ça va faire marrer les pros :) )
Coté montage, je termine le plafonnier
![Moonbus 2001 - Page 3 Dscn0814](https://i.servimg.com/u/f18/18/23/65/50/dscn0814.jpg)
Collage de la bande électroluminescente en mettent à angle droit les 2 pattes d'alimentation et en les collant pour les acheminer sur les cotés.
![Moonbus 2001 - Page 3 Dscn0815](https://i.servimg.com/u/f18/18/23/65/50/dscn0815.jpg)
Collage du cache en plastique, j'ai peint les fils de la même couleur que celle du plafonnier.
![Moonbus 2001 - Page 3 Dscn0816](https://i.servimg.com/u/f18/18/23/65/50/dscn0816.jpg)
Collage des couples ( là, il faut faire des petites cales aux extrémités et sous les couples pour combler le vide car la bande d’éclairage fait un peu moins de 1 mm d’épaisseur, ça commence à devenir peu précis ce bidouillage mais vu ce qu'on en verra, ça ira ) Et il manque ce qui ressemble à des extincteurs sur les montants , là ça va être du scratch...
Coté montage, je termine le plafonnier
![Moonbus 2001 - Page 3 Dscn0814](https://i.servimg.com/u/f18/18/23/65/50/dscn0814.jpg)
Collage de la bande électroluminescente en mettent à angle droit les 2 pattes d'alimentation et en les collant pour les acheminer sur les cotés.
![Moonbus 2001 - Page 3 Dscn0815](https://i.servimg.com/u/f18/18/23/65/50/dscn0815.jpg)
Collage du cache en plastique, j'ai peint les fils de la même couleur que celle du plafonnier.
![Moonbus 2001 - Page 3 Dscn0816](https://i.servimg.com/u/f18/18/23/65/50/dscn0816.jpg)
Collage des couples ( là, il faut faire des petites cales aux extrémités et sous les couples pour combler le vide car la bande d’éclairage fait un peu moins de 1 mm d’épaisseur, ça commence à devenir peu précis ce bidouillage mais vu ce qu'on en verra, ça ira ) Et il manque ce qui ressemble à des extincteurs sur les montants , là ça va être du scratch...
Re: Moonbus 2001
Test lumière poste de pilotage/ phares. Finalement j'ai posé 2 leds pour les phares ( il a fallu diminué de moitié en diamètre, la moitié supérieure des leds pour qu'elles correspondent proportionnellement au kit ) Et j'envisage sérieusement de faire les feux arrières avec de la fibre optique si celle-ci accepte de prendre un angle assez fort , genre angle droit . Mais tout ça crache encore vraiment de trop
![Moonbus 2001 - Page 3 Dscn0810](https://i.servimg.com/u/f21/18/23/65/50/dscn0810.jpg)
![Moonbus 2001 - Page 3 Dscn0810](https://i.servimg.com/u/f21/18/23/65/50/dscn0810.jpg)
Re: Moonbus 2001
c'est quand même classe cette bande lumineuse!
Tu t'est trompé non? t'a mis plein phare!
Tu t'est trompé non? t'a mis plein phare!
![smily2](/users/3015/56/11/84/smiles/smiley02.gif)
![lol!](https://2img.net/i/fa/i/smiles/lol.gif)
Re: Moonbus 2001
Très chouette. Je me rend compte maintenant à quel point ce kit est petit.
Attention, si tu coudes tes fibres tu vas avoir une grosse perte de la luminosité en sortie.
Attention, si tu coudes tes fibres tu vas avoir une grosse perte de la luminosité en sortie.
pili-- Membre Actif
- Nombre de messages : 1607
Age : 53
Localisation * : 91
Date d'inscription : 16/06/2013
Re: Moonbus 2001
Super, les phares ça rends vraiment bien.
DV- Membre Actif
- Nombre de messages : 1800
Age : 56
Localisation * : Tatooine
Date d'inscription : 08/01/2011
Re: Moonbus 2001
oui vraiment top tout ca
![smily9](/users/3015/56/11/84/smiles/smiley09.gif)
doumer- Membre Actif
- Nombre de messages : 470
Age : 55
Localisation * : grenoble
Emploi : artisant peintre
Date d'inscription : 19/10/2014
Re: Moonbus 2001
L'ambiance rouge du cockpit donne super bien.
en la chauffant légèrement avec un briquet avant, ça marche mieux
pili- a écrit:Très chouette. Je me rend compte maintenant à quel point ce kit est petit.
Attention, si tu coudes tes fibres tu vas avoir une grosse perte de la luminosité en sortie.
en la chauffant légèrement avec un briquet avant, ça marche mieux
Invité- Invité
Re: Moonbus 2001
Fetchou, c'est plus des phares, c'est des projos DCA !!!!
pili, le kit fait 25 cm de long, de chaque coté de la cabine passager, il y a de la place pour câbler. Là ça commence à se remplir mais je dois encore avoir un peu de place pour mettre une petite boite à lumière pour les 2 fibres optiques !
Olcabour, bonne idée le briquet :)
Bon, je vais faire des essais avec des leds à coté pour voir si je ne peux pas baisser l'intensité, mais ça va être de manière empirique vu que je ne sais pas quoi prendre !
pili, le kit fait 25 cm de long, de chaque coté de la cabine passager, il y a de la place pour câbler. Là ça commence à se remplir mais je dois encore avoir un peu de place pour mettre une petite boite à lumière pour les 2 fibres optiques !
Olcabour, bonne idée le briquet :)
Bon, je vais faire des essais avec des leds à coté pour voir si je ne peux pas baisser l'intensité, mais ça va être de manière empirique vu que je ne sais pas quoi prendre !
Re: Moonbus 2001
Fetchou, c'est pas du plein pare au 1er essai , c'est des projos DCA !
Pili, le kit fait 25 cm de long ( il y a pas mal de place en fait de chaque coté de la cabine passagers, de quoi loger tout le câblage.
Olcabour, bonne idée le coup du briquet.
Bon, je viens d'ajouter des résistances en bout du circuit poste de pilotage, et en bout de celui des phares ( j'ai fait des essais avant en reproduisant les circuits ) ça a vraiment baissé l'intensité et ça sera, comme la cabine passagers, visible uniquement dans la pénombre. Je trouve ça pas mal. Qu'est ce que vous en pensez ?
ça commence aussi à être rempli coté câble et là il manque le plafonnier et les feux arrières si je réussi mon coup.
![Moonbus 2001 - Page 3 Dscn0811](https://i.servimg.com/u/f21/18/23/65/50/dscn0811.jpg)
![Moonbus 2001 - Page 3 Dscn0812](https://i.servimg.com/u/f21/18/23/65/50/dscn0812.jpg)
![Moonbus 2001 - Page 3 Dscn0813](https://i.servimg.com/u/f21/18/23/65/50/dscn0813.jpg)
Pili, le kit fait 25 cm de long ( il y a pas mal de place en fait de chaque coté de la cabine passagers, de quoi loger tout le câblage.
Olcabour, bonne idée le coup du briquet.
Bon, je viens d'ajouter des résistances en bout du circuit poste de pilotage, et en bout de celui des phares ( j'ai fait des essais avant en reproduisant les circuits ) ça a vraiment baissé l'intensité et ça sera, comme la cabine passagers, visible uniquement dans la pénombre. Je trouve ça pas mal. Qu'est ce que vous en pensez ?
ça commence aussi à être rempli coté câble et là il manque le plafonnier et les feux arrières si je réussi mon coup.
![Moonbus 2001 - Page 3 Dscn0811](https://i.servimg.com/u/f21/18/23/65/50/dscn0811.jpg)
![Moonbus 2001 - Page 3 Dscn0812](https://i.servimg.com/u/f21/18/23/65/50/dscn0812.jpg)
![Moonbus 2001 - Page 3 Dscn0813](https://i.servimg.com/u/f21/18/23/65/50/dscn0813.jpg)
Re: Moonbus 2001
C'est mieux en ayant baissé l'intensité lumineuse dans le poste de pilotage je trouve.
Je connaissais le coup du chauffage des fibres pour les couder mais ça baisse quand même en sortie, il n'y a pas de solution miracle.
C'est un peu tard peut être mais vu le peu de LED qu'il y a tu pourrais très largement diminuer la section de tes câbles, genre 0.004 mm², un poil de c*l en quelque sorte
Je connaissais le coup du chauffage des fibres pour les couder mais ça baisse quand même en sortie, il n'y a pas de solution miracle.
C'est un peu tard peut être mais vu le peu de LED qu'il y a tu pourrais très largement diminuer la section de tes câbles, genre 0.004 mm², un poil de c*l en quelque sorte
![lol!](https://2img.net/i/fa/i/smiles/lol.gif)
![sorte](/users/3015/56/11/84/smiles/smiley_9.gif)
pili-- Membre Actif
- Nombre de messages : 1607
Age : 53
Localisation * : 91
Date d'inscription : 16/06/2013
Re: Moonbus 2001
pili- a écrit:C'est mieux en ayant baissé l'intensité lumineuse dans le poste de pilotage je trouve.
Je connaissais le coup du chauffage des fibres pour les couder mais ça baisse quand même en sortie, il n'y a pas de solution miracle.
C'est un peu tard peut être mais vu le peu de LED qu'il y a tu pourrais très largement diminuer la section de tes câbles, genre 0.004 mm², un poil de c*l en quelque sorte![]()
![]()
et sans rajouter une source lumineurse dédiée aux fibres optiques qui iront vers l'arriere, y a pas moyen de venir prendre de la mumière rouge sur les LEDs rouge du poste de pilotage ?
Re: Moonbus 2001
Pili, je ne refais pas le câblage, trop compliqué et je risque d'abimer le kit ! Par contre je prends note, j'accumule pas mal de trucs nouveaux avec ce kit, c'est cool le forum pour ça :)
Fm31, je ne vois pas trop comment je pourrais utiliser les leds du poste de pilotage mais peut être qu'il aurait fallu mettre de la fibre optique pour cet endroit, je ne sais pas si c'est suffisant pour éclairer comme une led...
Sinon, pour les feux arrières, comme on en a aucune idée : rouge ou blanc ??? :)
Fm31, je ne vois pas trop comment je pourrais utiliser les leds du poste de pilotage mais peut être qu'il aurait fallu mettre de la fibre optique pour cet endroit, je ne sais pas si c'est suffisant pour éclairer comme une led...
Sinon, pour les feux arrières, comme on en a aucune idée : rouge ou blanc ??? :)
Re: Moonbus 2001
La fibre n'a pas du tout le même rendu qu'une LED. La première fait plus un point alors que la seconde va mieux diffuser la lumière. Donc clairement LED pour le poste de pilotage. Après si le but est de signaler la position du Moonbus les fibres suffisent.
A la rigueur tu peux créer une faible lumière diffuse à condition que la source soit puissante et que tu mettes quelque couche de papier calque ou même du styrène très fin entre l'extérieur et la fibre.
Cette astuce est bien sur valable pour les sorties de réacteur ou autre: LED et styrène.
A la rigueur tu peux créer une faible lumière diffuse à condition que la source soit puissante et que tu mettes quelque couche de papier calque ou même du styrène très fin entre l'extérieur et la fibre.
Cette astuce est bien sur valable pour les sorties de réacteur ou autre: LED et styrène.
pili-- Membre Actif
- Nombre de messages : 1607
Age : 53
Localisation * : 91
Date d'inscription : 16/06/2013
Re: Moonbus 2001
manchu, le choix de la LED pour l'éclairage du poste de pilotage est la meilleure solution. c'est ce que je fais pour mes vaisseaux et le rendu que tu as dans la dernière versin est super
pour les feux arrières, pas besoin de diffusion. tu fait sortir des FO reliées a une bonne source lumineuse et on les verra parfaitement. Aprés, est ce qu'il en faut a l'arrière ? je suis pas sûr
(juste pour info, j'ai déjà utilisé de la FO pour éclairer certaines parties de mes vaisseaux comme par exemple un sas (6 FO trés lumineuses incrustées dans le plafond) et souvent l'effet est bien rendu comme des petits spots
pour les feux arrières, pas besoin de diffusion. tu fait sortir des FO reliées a une bonne source lumineuse et on les verra parfaitement. Aprés, est ce qu'il en faut a l'arrière ? je suis pas sûr
(juste pour info, j'ai déjà utilisé de la FO pour éclairer certaines parties de mes vaisseaux comme par exemple un sas (6 FO trés lumineuses incrustées dans le plafond) et souvent l'effet est bien rendu comme des petits spots
Re: Moonbus 2001
Le montage continue
![Moonbus 2001 - Page 3 Dscn0814](https://i.servimg.com/u/f21/18/23/65/50/dscn0814.jpg)
Le câblage pour les phares.
![Moonbus 2001 - Page 3 Dscn0910](https://i.servimg.com/u/f21/18/23/65/50/dscn0910.jpg)
Les moteurs. Peinture Alclad Dark Aluminium ( là ça parait un peu jaune à cause de l’éclairage artificiel )
![Moonbus 2001 - Page 3 Dscn0911](https://i.servimg.com/u/f21/18/23/65/50/dscn0911.jpg)
Reçu de la fibre optique. Donc montage du système pour les feux arrières. 0.75 mm de diamètre comme ceux en resine que j'ai fait sauter. Merci Super7 pour le tuto, ça m'a été utile pour courber la fibre de manière à ce qu'elle colle au plus prés à la forme intérieure du kit.
![Moonbus 2001 - Page 3 Dscn0912](https://i.servimg.com/u/f21/18/23/65/50/dscn0912.jpg)
La boite à lumière façon Manchu, un tube plastique servant à protéger les pinceaux. Je vais l'envelopper dans du papier alu et peindre les extrémités en noir pour les fuites de lumière.
![Moonbus 2001 - Page 3 Dscn0913](https://i.servimg.com/u/f21/18/23/65/50/dscn0913.jpg)
Les feux de position arrières.
![Moonbus 2001 - Page 3 Dscn0914](https://i.servimg.com/u/f21/18/23/65/50/dscn0914.jpg)
![Moonbus 2001 - Page 3 Dscn0915](https://i.servimg.com/u/f21/18/23/65/50/dscn0915.jpg)
L'ensemble des lumieres en fonctionnement, excepté le plafonnier. Tout colle pour l'instant :)
![Moonbus 2001 - Page 3 Dscn0814](https://i.servimg.com/u/f21/18/23/65/50/dscn0814.jpg)
Le câblage pour les phares.
![Moonbus 2001 - Page 3 Dscn0910](https://i.servimg.com/u/f21/18/23/65/50/dscn0910.jpg)
Les moteurs. Peinture Alclad Dark Aluminium ( là ça parait un peu jaune à cause de l’éclairage artificiel )
![Moonbus 2001 - Page 3 Dscn0911](https://i.servimg.com/u/f21/18/23/65/50/dscn0911.jpg)
Reçu de la fibre optique. Donc montage du système pour les feux arrières. 0.75 mm de diamètre comme ceux en resine que j'ai fait sauter. Merci Super7 pour le tuto, ça m'a été utile pour courber la fibre de manière à ce qu'elle colle au plus prés à la forme intérieure du kit.
![Moonbus 2001 - Page 3 Dscn0912](https://i.servimg.com/u/f21/18/23/65/50/dscn0912.jpg)
La boite à lumière façon Manchu, un tube plastique servant à protéger les pinceaux. Je vais l'envelopper dans du papier alu et peindre les extrémités en noir pour les fuites de lumière.
![Moonbus 2001 - Page 3 Dscn0913](https://i.servimg.com/u/f21/18/23/65/50/dscn0913.jpg)
Les feux de position arrières.
![Moonbus 2001 - Page 3 Dscn0914](https://i.servimg.com/u/f21/18/23/65/50/dscn0914.jpg)
![Moonbus 2001 - Page 3 Dscn0915](https://i.servimg.com/u/f21/18/23/65/50/dscn0915.jpg)
L'ensemble des lumieres en fonctionnement, excepté le plafonnier. Tout colle pour l'instant :)
Re: Moonbus 2001
superbe
francois2dk- Membre Actif
- Nombre de messages : 708
Age : 50
Localisation * : dunkerque
Date d'inscription : 09/09/2012
Re: Moonbus 2001
beau boulot
![smily9](/users/3015/56/11/84/smiles/smiley09.gif)
doumer- Membre Actif
- Nombre de messages : 470
Age : 55
Localisation * : grenoble
Emploi : artisant peintre
Date d'inscription : 19/10/2014
Re: Moonbus 2001
![Moonbus 2001 - Page 3 Dscn0916](https://i.servimg.com/u/f21/18/23/65/50/dscn0916.jpg)
Petit problème avec la partie avant du kit, ça jointe mal, obligé de combler avec de la carte plastique, ponçage en vue....
![Moonbus 2001 - Page 3 Dscn0918](https://i.servimg.com/u/f21/18/23/65/50/dscn0918.jpg)
Les persos sont dans la cabine, j'ai remplacé les vitres des fenêtres par de la carte plastique plus limpide/ moins déformante que les pièces d'origines. Reste à connecter le plafonnier et je referme le couvercle !
Re: Moonbus 2001
J'ai refermé le couvercle ce soir ! Non sans un petit ennui et une frayeur ! En enfonçant tous les fils et connections de chaque coté de la cabine, j'ai fait un test lumière ( j'en fait à la moindre opération, c'est un peu le flip :) et un feu arrière ne marchait plus, la fibre cassée, sans doute en comprimant tout le bazar. Plus possible de la faire passer sous le plancher, elle passe au fond de la cabine conte le plafonnier ( mais à fallu refaire les deux du coup. Et la frayeur: le test lumière montrait que le plafonnier n’éclairait quasiment plus, j'ai dessoudé les connections pour refaire un branchement direct sur la batterie, pareil !Grosse déception, tant de boulot pour ne plus voir ce truc :( Jusqu’au moment ou j'ai eu l'idée d'utiliser une autre batterie , et là soulagement c’était OK, pas assez de jus en fait !!

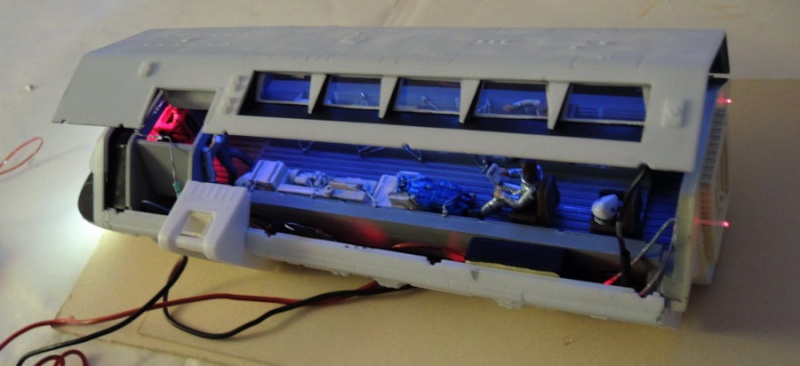

Donc voilà, l'engin est refermé. Quelques photos pour le fun dans la pénombre et dans l'obscurité totale ( pour découvrir une fuite de lumière rouge sous les vitre, mais ça devrait se régler avec une couche de noir ! )
L'effet me plait bien, mais c'est visible dans l'obscurité presque complète ! Merci à ceux qui m'ont titillé pour ajouter les phares et les feux arrières, vous aviez raison :)
La fin du montage va être classique...
![Moonbus 2001 - Page 3 Dscn0919](https://i.servimg.com/u/f21/18/23/65/50/dscn0919.jpg)
![Moonbus 2001 - Page 3 Dscn0920](https://i.servimg.com/u/f21/18/23/65/50/dscn0920.jpg)
![Moonbus 2001 - Page 3 Dscn0921](https://i.servimg.com/u/f21/18/23/65/50/dscn0921.jpg)
![Moonbus 2001 - Page 3 Dscn0922](https://i.servimg.com/u/f21/18/23/65/50/dscn0922.jpg)
![Moonbus 2001 - Page 3 Dscn0923](https://i.servimg.com/u/f21/18/23/65/50/dscn0923.jpg)
![Moonbus 2001 - Page 3 Dscn0924](https://i.servimg.com/u/f21/18/23/65/50/dscn0924.jpg)
![Moonbus 2001 - Page 3 Dscn0925](https://i.servimg.com/u/f21/18/23/65/50/dscn0925.jpg)
Donc voilà, l'engin est refermé. Quelques photos pour le fun dans la pénombre et dans l'obscurité totale ( pour découvrir une fuite de lumière rouge sous les vitre, mais ça devrait se régler avec une couche de noir ! )
L'effet me plait bien, mais c'est visible dans l'obscurité presque complète ! Merci à ceux qui m'ont titillé pour ajouter les phares et les feux arrières, vous aviez raison :)
La fin du montage va être classique...
![Moonbus 2001 - Page 3 Dscn0919](https://i.servimg.com/u/f21/18/23/65/50/dscn0919.jpg)
![Moonbus 2001 - Page 3 Dscn0920](https://i.servimg.com/u/f21/18/23/65/50/dscn0920.jpg)
![Moonbus 2001 - Page 3 Dscn0921](https://i.servimg.com/u/f21/18/23/65/50/dscn0921.jpg)
![Moonbus 2001 - Page 3 Dscn0922](https://i.servimg.com/u/f21/18/23/65/50/dscn0922.jpg)
![Moonbus 2001 - Page 3 Dscn0923](https://i.servimg.com/u/f21/18/23/65/50/dscn0923.jpg)
![Moonbus 2001 - Page 3 Dscn0924](https://i.servimg.com/u/f21/18/23/65/50/dscn0924.jpg)
![Moonbus 2001 - Page 3 Dscn0925](https://i.servimg.com/u/f21/18/23/65/50/dscn0925.jpg)
