STAR WARS : bataille de Géonosis (1/175ème)

le sujet ayant disparu du forum je le replace car il est possible qu'il y ait un "add-on".....


pour le diorama:
2 kits Revell pocket du LAAT (1/175ème)
1 scratch du AT TE walker
des figurines Preiser costumisées (1/200ème)


L'un des LAAT a été monté quasiment tel quel sans trop de modifications alors que l'autre sera transformé en version cargo.

c'est parti ou plutôt reparti

les pattes de fixation:


le dôme de 2 cm x 1.4 cm:


le dessus:


le début du corps:


les ailes après couleur de base + 2 voiles + différentes nuances sur les panneaux + vernis satiné:




idem pour les lances missiles:




Le LAAT i avant peinture :


Le LAAT c avant peinture :

L'AT TE
Pour avoir une idée, il mesura 6 cm de long.

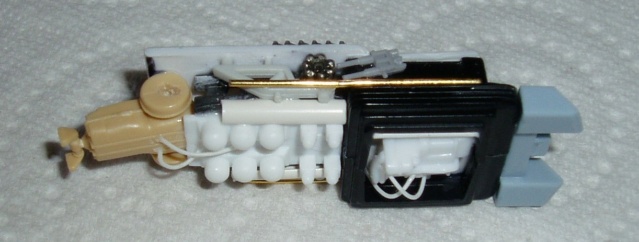

Le corps:



la partie avant:


la partie arrière:


le canon avec son poste de tir à l'arrière (4cm x 0.6cm):

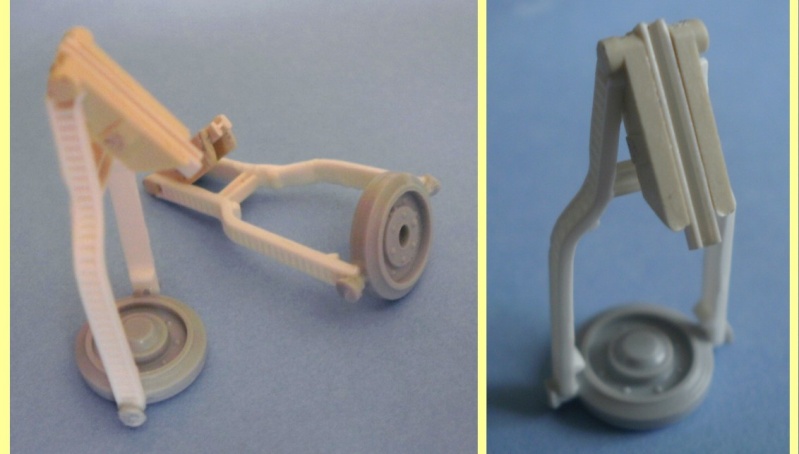

les pattes :



début de la peinture:




Les 4 pattes extrêmes ont toutes une position différente
La patte avant droite est volontairement décollée du sol pour donner une dynamique.

Pour faire moins vide, j'ai confectionné en 10 minutes un clone dans son poste de pilotage.
Pas génial mais c'est juste pour meubler. Une fois en place, l'effet désiré est au RDV.

l'AT-TE terminé.

Les clones maintenant (marque Preiser - échelle 1/200):

J'ai ajouté des armes à mes clones
- Fusil Blaster DC-15A pour les uns
- Blaster DC-15S pour les autres


Ce n'est pas vraiment visible sur les photos mais un clone a les marques bleues et un autre vertes (grades)

et voilà un diorama qui date de 2012....

Deux Jedi sont réalisés. Leur cape sont en feuilles d'étain et les sabres bleu et vert sont fait avec du touillettes à cocktail étirées en plastique transparent coloré.











peut être une suite.......

Je me rappel pas avoir déjà vu ce post. Ils sont tout rikikis.

C'est ridiculement petit. Impressionnant vu la taille. Chapeau !

Excellent travail, surtout vu l'échelle !

Pour l'avoir vu également de prés, le travail est bluffant au vue de l'échelle

flix78 a écrit:le sujet ayant disparu du forum je le replace car il est possible qu'il y ait un "add-on".....

il y aura bien un "add-on" sur ce diorama. Probablement pas prêt pour Migennes mais je vais tenter le coup....

A force d'entendre en expo "dommage que ce dio ne soit pas plus grand", j'avais en tête l'ajout d'un Gunship (LAAT) et, avec l'apparition des imprimantes 3D résine, également espoir de pouvoir obtenir de "vrais" clones au 1/200ème.

Les mois ont passés avec Scarif et puis en septembre dernier, une belle "promo" sur le bon coin m'a fait de l’œil: 5€ pour 3 maquettes pocket REVELL neuves (dont 1 LAAT).
Si ça c'est pas un signe

Gorgone Bleue Créations a répondu présent pour les figurines en réalisant deux belles armées de ces exemplaires


En prime je travaille sur 2 Hailfire Droid en scratch (toujours au 1/200eme)


J'utiliserai aussi les restes de mon LAAT(i) (converti en LAAT(c))


Pas de temps à perdre. C'est parti !!!

Philippe peut imprimer sérieusement au 1/144 ?

petersteven a écrit:Philippe peut imprimer sérieusement au 1/144 ?

vu ce qu'il m'a fait au 1/200, le résultat au 1/144 devrait te bluffer !!
Reste à retirer les supports sans rien casser

ça donne des idées pour ton tarmac de Scarif....
et puis, tu cherchais aussi des figurines de troopers du 1er ordre au 1/72 pour ton diorama de Takodana

tout devient possible

petersteven a écrit:Philippe peut imprimer sérieusement au 1/144 ?

l'imprimante 4 k qu'on a intégré dans le "parc" donne des supers résultats, en février quand on se verra on va étudier l'achat d'une 8k qui est vraiment impressionnante au vu des images des impressions faites avec.

petersteven a écrit:Philippe peut imprimer sérieusement au 1/144 ?

Y'a toujours un peu de travail de sculpt pour renforcer les pièces un peu fines, mais ça se fait bien et proprement... Le plus dur, c'est pas le print, c'est le nettoyage des pièces... D’où l’intérêt d'en faire beaucoup pour éviter la frustration des pi-ces cassées....

Pas eu le temps (et le courage) de travailler sur les figurines.
J'étais plus inspiré par le hailfire droid en scratch.

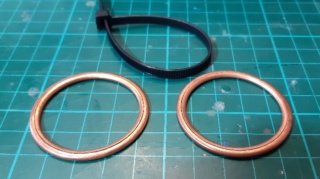

Pour la matière première 2 joints qui seront collés face bombée. Le côté plan sera vers l'extérieur.
Pour les chenilles j'avais la possibilité de prendre des chenilles de char 1/72 mais je n'aurais pas pu faire 2 hailfire identiques alors j'ai opté pour des colliers rilsans.



En guise de renfort dans les roues j'ai utilisé 2 chasse obstacles de locomotive 1/87 Revell (j'ai cru en avoir 4 mais finalement j'ai avais que 2.....)
Petite suspension de char
Profilé U

Pour le corps.... 80% de récup (des choses que 99,9% des gens jettent
Le haut qu'un bouchon de gel douche et un morceau d'axe de roller tipex.



Des ailerons 1/144

Les pièces de raccordement entre le corps et les roues


Avec le poids des roues et celui des lances missiles le raccordement sera renforcé par des tiges métallique avec l'extrémité plus grosse (en fait des pinces croisées qu'il y a sur les chemises neuves).
Oui je sais je garde tout mais c'est toujours une satisfaction de les utiliser un jour

Les lances missiles.....
Beaucoup de temps à fouiller dans mes stocks pour trouver 2 ou 4 pièces pouvant faire l'affaire à cette échelle (1/175 _ 1/200)

Je me suis tout compte fait résolu à les faire main entièrement (et je suis content du résultat)

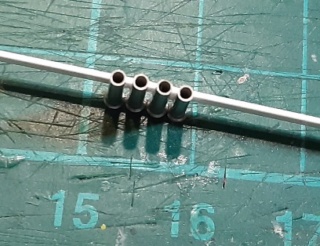

Des connecteurs électriques et des profilés plats.


Et c'est parti pour 4 rangés de 4 à faire 2 fois....
Ensuite faire deux encoches symétriques au sommet du gel douche...

L'avancée des roues avec des éléments de détails et les tiges métalliques de renfort.

Le corps terminé (ou presque terminé je verrai)

Profilé H et canons Tamyia de navires au 1/700)

C'est aussi génial que petit, comme toujours. Il faut vraiment que je m'y remette...

C'est Bô :)

en repassant la scène sur Géonosis, j'ai repéré un autre scratch à faire sans trop me compliquer la vie: le Homing spider droid
c'est vilain mais simple à faire.


je le voyais plus grand que le Hailfire Droid (8.5m) mais finalement non. Il est plus petit (7.32m).

au boulot

la tête d'abord (plus de mini détails et donc plus sympa).

j'ai utilisé une sphère d'un vieux jeu éducatif sur le système solaire (diam 1.5 cm)

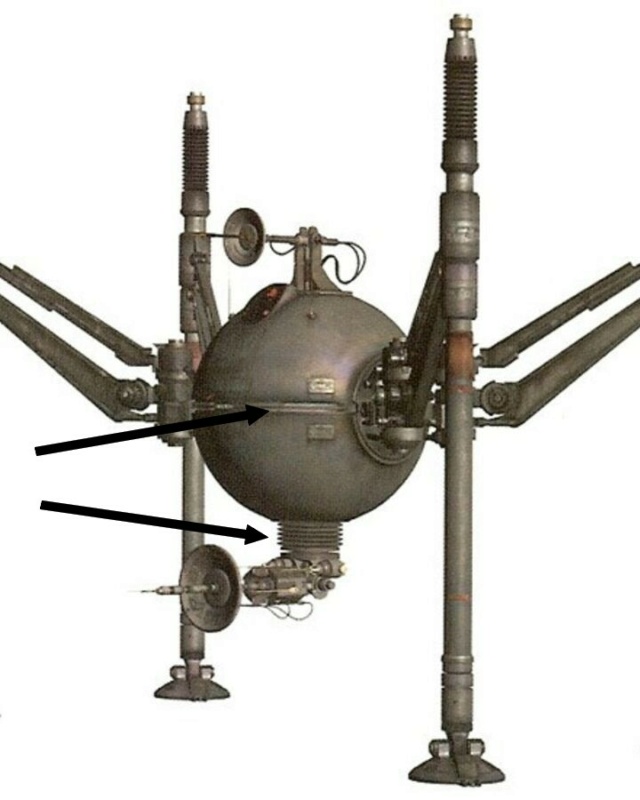

sur une demi sphère je positionne un morceau de carte plastique pour scinder la partie haute et basse



pour la partie basse, j'agrandis le trou existant et j'y visse un insert.


enfin, pour que les deux parties ne restent pas complétement emboitées j'intercale des rondelles

pour les canons sup et inf,

mini goupille / connecteur électrique / mini rondelles / tige laiton de 0.3mm


voici le canon inférieur et le support du canon supérieur


l'ensemble presque terminé (reste deux/trois détails)
